Учебное пособие: Газовые сети и установки
где
- сумма потерь давления в участках кольца, Па;
- сумма
для данного кольца;
- поправка второго порядка, м3/ч.
где
-
смежного с соседним кольцом участка
- поправка первого порядка соседнего кольца,м3/ч
Корректированный расход по участку определяется по формуле:
Qуч.=Qр+∆Q
В случае превышения ошибкой Q допустимых значений, увязка повторяется в той же последовательности.
7.6 Проектирование внутренней системы газоснабжения
В зависимости от функционального назначения объекта, в соответствии с заданием, принимается газовое оборудование, приводятся его технические характеристики. Размещение оборудования в помещениях выполняется с учетом требований нормативных документов.
7.6.1 Гидравлический расчет внутреннего газопровода
На основании принятых решений выполняется расчетная схема внутреннего газопровода. Длины участков определяются по плану здания.
Расчетный расход газа для дворовых и внутренних газопроводов определяется одним из перечисленных методов:
I. как сумма номинальных расходов газа установленных приборов с учетом коэффициента одновременности их действия по формуле:
, м3/ч
где
- коэффициент одновременности работы однотипных приборов или групп приборов (прилож.9);
- номинальный расход газа установленным прибором или группой приборов, определяется по техническим характеристикам приборов, м3/ч (прилож.2, 3, 4)
- количество установленных приборов или групп приборов, шт.
II. как доля годового потребления газа населением квартир с учетом неравномерности потребления газа в год по формуле:
, м3/ч
где
- максимальный коэффициент часовой неравномерности потребления газа за год, (прилож.8)
- годовое потребление газа жильцами квартиры, м3/ч
- количество однотипных квартир.

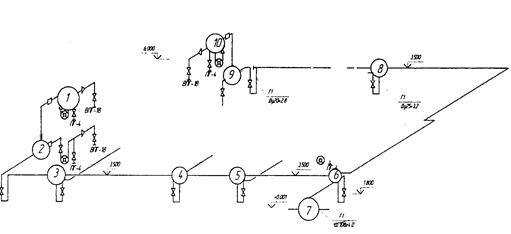

Рис.3 Расчетная схема внутридомового газопровода
Максимальный часовой расход газа определяется одним из двух методов расчета расхода.
Выбор метода определения расчетных расходов зависит от исходных данных. Следует учесть, что расчетный расход газа, определенный по коэффициенту одновременности действия приборов, может быть несколько завышен ввиду несоответствия мощности установленных приборов потребности населения. Определение расходов начинается с диктующей (наиболее далеко и высоко расположенной) точки газопотребления. Результаты определения расчетных расходов по участкам сводятся в таблицу 1.7.
Таблица 1.7
|
№ участка |
Количество установленных приборов (групп приборов) |
