Дипломная работа: Автоматизация энергоблока АЭС с ВВЭР-1000
По виду первичного теплоносителя ПГ делят на две группы: с жидкими теплоносителями и с газообразными. Движение теплоносителя — принудительное. В дипломном проекте рассматриваются парогенераторы с жидкостным теплоносителем – водой.
Показатель, характеризующий тепловую экономичность ПГ — КПД. В ПГ имеет место только один вид потери тепла — в окружающую среду, но он невелик — 1—2% тепловой мощности ПГ.
1.1.2 Требования к ПГ АЭС с реактором ВВЭР-1000
Теплообменные аппараты широко применяются во многих отраслях промышленности: энергетике, химической и нефтеперерабатывающей промышленности и др.
Поэтому целесообразно рассмотреть требования, предъявляемые к ПГ АЭС.
Основные требования к ПГ АЭС.
Схема ПГ и конструкция его элементов должны обеспечить необходимую производительность и заданные параметры пара при любых режимах работы АЭС. Выполнение этого требования предусматривает наиболее экономичную работу станции как при номинальной, так и при переменных нагрузках.
Единичная мощность ПГ должна быть максимально возможной при заданных условиях. Это требование связано с улучшением технико-экономических показателей при укрупнении мощности единичного агрегата.

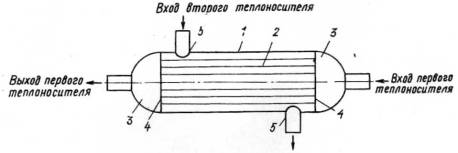

Рис. 1.1- Схема поверхностного рекуперативного теплообменника: 1 - корпус теплообменника; 2 - поверхность теплообмена; 3 - камеры (подводящая и отводящая один из теплоносителей); 4 - трубные доски; 5 - патрубки
3. Все элементы ПГ должны обладать безусловной надежностью и абсолютной безопасностью. Поверхность теплообмена в ПГ выполняется из большого количества труб малого диаметра, т. е. в ней сосредоточивается большое количество соединений труб первого радиоактивного контура. В связи с этим надежность работы АЭС в значительной степени определяется надежностью работы ПГ. Необходимо правильно решать вопросы радиационной защиты ПГ и обеспечивать прочность всех элементов конструкции.
Соединения элементов и деталей ПГ должны обеспечивать плотность, исключающую возможность перетечек из одного контура в другой. Сколько-нибудь существенное попадание теплоносителя в рабочее тело недопустимо, так как паротурбинный контур не имеет биологической защиты. Проникновение рабочего тела в первый контур может привести к аварийной ситуации в реакторе.
Возможность интенсификации коррозионных процессов должна быть исключена. Здесь имеется в виду как снижение надежности ПГ, так и загрязнение теплоносителя продуктами коррозии. Чрезмерное их попадание в первый контур приведет к повышению радиоактивности теплоносителя и отложению радиоактивных продуктов коррозии в первом контуре. Наиболее опасны отложения продуктов коррозии на тепловыделяющих элементах. В этом случае может произойти резкое уменьшение теплоотвода.
ПГ должен вырабатывать пар необходимой чистоты, что обеспечит надежность высокотемпературных пароперегревателей, а также надежную и экономичную работу турбины.
Конструкция элементов ПГ должна быть проста и компактна, должна обеспечивать удобство монтажа и эксплуатации, возможность обнаружения и ликвидации повреждений, возможность полного дренирования.
Поверхностные теплообменники, в свою очередь, делят на регенеративные и рекуперативные. В регенеративных теплообменниках теплоноситель и рабочее тело попеременно проходят через теплопередающую поверхность. Во время омывания поверхности теплоносителем она аккумулирует тепло, которое затем передается рабочему телу. Попеременное омывание одной и той же поверхности теплоносителем и рабочим телом, практическая невозможность достижения необходимой плотности разделений контуров приводят к попаданию одной среды в другую, что недопустимо для двухконтурных паротурбинных АЭС.
В рекуперативных теплообменниках (рисунок 1.1) обе среды одновременно омывают поверхность теплообмена, и тепло от первичного теплоносителя передается рабочему телу через разделяющую их стенку. Такой способ передачи тепла дает возможность разработать теплообменный аппарат, отвечающий всем требованиям, предъявляемым к ПГ АЭС.
1.2 Прогнозирование повреждений теплообменных трубок парогенератора
1.2.1 Основные положения
Обеспечение надежной работы теплообменных трубок (ТОТ) парогенераторов (ПГ) является важнейшей задачей для различного типа АЭС как в отечественной атомной энергетике, так и за рубежом.
Тонкостенные теплообменные трубы парогенератора являются важной частью границы первого контура и для того, чтобы исполнять функции эффективного барьера, теплообменные трубы не должны иметь сквозных дефектов или дефектов, требующих глушения ТОТ.
На ПГ российского производства повреждения теплообменного пучка имеют место в различной степени на всех блоках АЭС и являются в настоящее время основным фактором, определяющим остаточный ресурс ПГ.
Одной из важнейших в современной технике можно обоснованно полагать проблему точного знания ее состояния - остаточного и технического ресурса деградирующего металла на данный момент времени. Оценка технического и остаточного ресурсов, обоснование продления срока службы металла оборудования, в том числе – оборудования атомной энергетики, обоснование сроков снятия с эксплуатации - все это положительные производные от решения этой проблемы.
Реализация подобной задачи сопряжена как с объективными научно-техническими сложностями, так и с преодолением субъективных, исторически сложившихся подходов и путей ее решения, а именно.
Во-первых - методы вероятностного анализа не предназначены для ресурсных оценок.
Во-вторых - современные детерминированные методы могут это сделать, однако в пределах, как правило, одного повреждающего процесса.
В-третьих - в современных методах расчета на усталостную долговечность и статическую прочность все дополнительно участвующие в повреждении процессы предписано учитывать коэффициентами запаса.
В-четвертых - числовые значения упомянутых коэффициентов запаса определяются только экспертным путем, а нормативные методики их расчета отсутствуют.
