Дипломная работа: Автоматизация энергоблока АЭС с ВВЭР-1000

Средняя концентрация Cl-, мкг/кг: 500; 150; 100; 70.

Продолжительность интервалов, год: 8; 1; 2; 0,5.

Остаточная концентрация Cl-, мкг/кг: 100.

Необходимо рассчитать остаточный ресурс (tост) парогенератора и написать программу для автоматического расчета, в основу которого положен метод приведенный в параграфе 1.2.3.

Блок схема работы разработанной для дипломного проекта программы приведена на рисунке 1.3. Программа разрабатывалась на языке Visual C#.

Рисунок 1.3 - Блок схема работы программы

Описание каждого элемента блок-схемы:

- Начало. Запуск программы.

- Загрузка дынных. При наличии исходных данных для программы их можно подгрузить вручную.

- Сохранение данных. Сохраняет введенные данные для последующих расчетов.

- Количество заглушенных ТОТ, Концентрация Cl-, временной интервал. Вводятся исходные для расчета.

- Выбор типа реактора. Выбирается тип реактора: ВВЭР-440, ВВЭР-1000.

- Выбор типа расчета. Выбирается расчет на указанный период времени (пол года, год…) или расчет оставшегося ресурса ПГ.

- Период расчета и концентрация Cl-. Задаются данные для расчета на указанный период.

- Концентрация Cl-. Задаются данные для расчета оставшегося периода работы, до заглушения всех ТОТ технологической защиты.

Внешний вид программы приведен на рисунке 1.4.

- Нажатие кнопки «Расчет». Производится расчет по указанной выше методике и выводятся результаты.

- Конец. Закрытие программы.

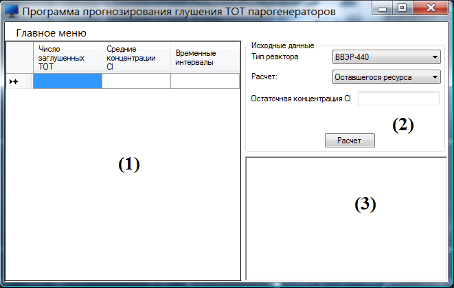

Рисунок 1.4 – Внешний вид программы для расчета

В блок 1 вводятся данные по числу заглушенных ТОТ в штуках, средняя концентрация Cl- в мкг/кг и продолжительность интервалов контроля состояния ТОТ в годах (Рис. 1.5).

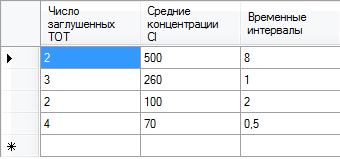

Рисунок 1.5 – Исходные данные. Блок 1

В блоке 2 выбирается тип реактора и выбирается тип расчета. Для расчета остаточного ресурса выбирается опция «Оставшийся ресурс» вводится остаточная концентрация Cl-. Для предсказания количества заглушенных ТОТ на определенный период выбирается опция «На указанный период» и вводится концентрация Cl- и период расчета (Рис. 1.6).

Рисунок 1.6 – Исходные данные. Блок 2

После нажатия кнопки “Расчет” в блоке 3 выводится результат. Для заданных данных ВВЭР-440 - tост=152,9 года, ВВЭР-1000 - tост=151,2 года. Данный прогноз приведен как пример работы программы. Программа была написана как тренажер, для того что бы показать влияние химического состава воды на долговечность работы ПГ.

1.2.5 Выводы по разделу
