Дипломная работа: Разработка оборудования для вырезки балласта на базе машины ЩОМ-Д
.
Усилие необходимое для прижатия отвала F0 , Н:
, (2.12)
.
2.2 Мощность привода
Для определения мощности привода механизмов, имеющих в качестве силового звена гидроцилиндр, необходимо найти усилие, действующее на гидроцилиндр, и скорость перемещения штока гидроцилиндра.
2.2.1 Определение мощности привода гидроцилиндра выноса несущих рам
Определение усилия проведем в случае, когда отвал заглублен в призму в вертикальной плоскости на 0,09 м.
Усилие определяем по расчетной схеме (рисунок 7).

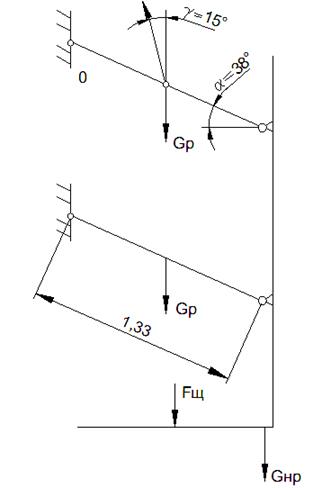

Рисунок 7 – Расчетная схема к определениюусилия в гидроцилиндре подъема
Усилие в гидроцилиндре подъема несущих рам Fгц , Н [19]:
, (2.13)
где G0 – масса отвала с креплением, G0 =10000 H (определено предварительно); GНР – масса несущей рамы, GНР = 12000 Н; F0 – усилие прижатия одного отвала, F0 = 26756,05 Н.
.
Внутренний диаметр цилиндра Dц , м:
, (2.14)
где
- гидромеханический КПД цилиндра,
;
- рабочее давление,
.
.
Для определения хода гидроцилиндра рассмотрим расчетную схему (рисунок 8).
Ход гидроцилиндра выноса несущих рам Хгц , мм:
, (2.15)
где
- длины гидроцилиндра в крайних положениях, определенных графическим способом, мм;
- масштаб расчетной схемы,
.
.
По диаметру и ходу поршня выбираем гидроцилиндр [13]: ГЦО – 4 – 60 – 30 – 700,
где ГЦО – гидроцилиндр;
4 – исполнение по типу крепления (на проушине);
60 – диаметр поршня, мм;
