Дипломная работа: Разработка оборудования для вырезки балласта на базе машины ЩОМ-Д
700 – ход штока, мм.

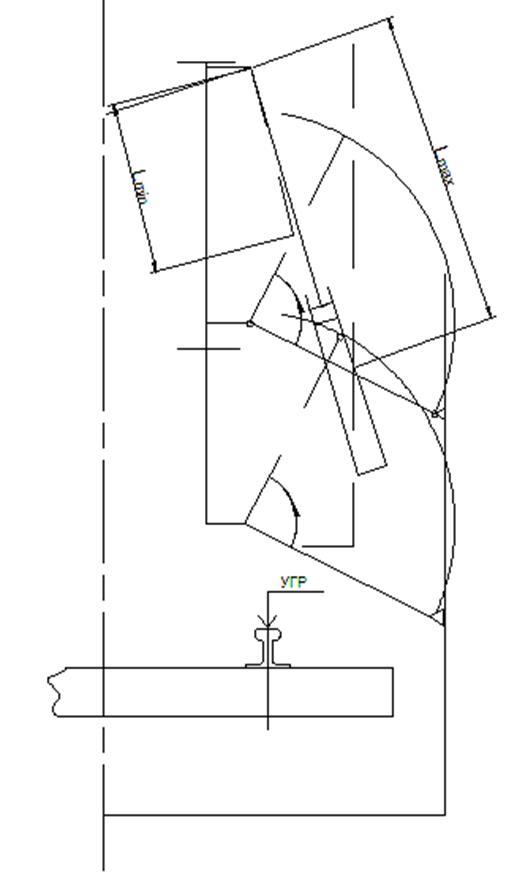

Рисунок 8 – Расчетная схема к определению хода гидроцилиндра выноса несущих рам
Вывод: гидроцилиндры оставляем штатные; расчет рамы и шарниров можно не делать, т.к. они спроектированы со значительным запасом.
Скорость установки отвала не связана с рабочей скоростью машины, поэтому скорость принимаем равной
для удобства регулирования положения отвала.
Расход жидкости при подаче в поршневую полость Q, м3 /с:
, (2.16)
где Ап – рабочая площадь поршня, м2 :
, (2.17)
.
По формуле (2.16):
.
Мощность, необходимая для привода цилиндра P, Вт:
, (2.18)
.
Выбор диаметра трубопроводов определяется ограничением скорости рабочей жидкости. В напорном трубопроводе скорость движения
. Диаметр трубопровода dтр , м:
, (2.19)
.
Принимаем диаметр трубопроводов по ГОСТ 8734 – 75: dтр = 9 мм.
2.3 Выбор и расчет элементов рабочего оборудования
Цель расчета – определить опасные сечения и проверить их на прочность, либо подобрать сечение.
2.3.1 Расчет сечения отвала

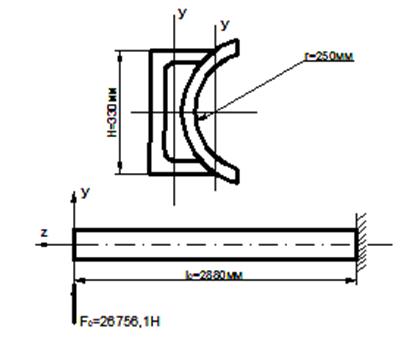

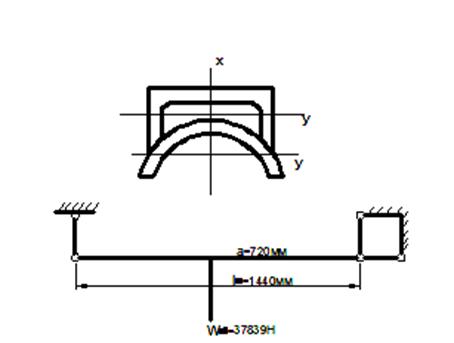

Рисунок 9 – Расчетная схема к расчету отвала
Момент сопротивления W, см3 [15]:
, (2.20)
, (2.21)
где
- допускаемые напряжения при изгибе, Ст35 - = 290МПа; М – изгибающий момент,
.
