Дипломная работа: Усовершенствование системы водоподготовки производства этил-бензол-стирола
Большинство испарительных градирен, несмотря на разнообразие конструкций, имеют ряд общих элементов. К ним относятся: водораспределительные системы, оросительные устройства, водоуловители, сборные резервуары [4].
1.6.2. Водораспределительные системы
Водораспределительная система предназначена для равномерного распределения охлаждаемой воды по поверхности орошения градирни, в результате которого создается необходимая поверхность водного потока, определяющая его охлаждающую способность. Распределение воды может осуществляться как по напорной, так и безнапорной схемам.

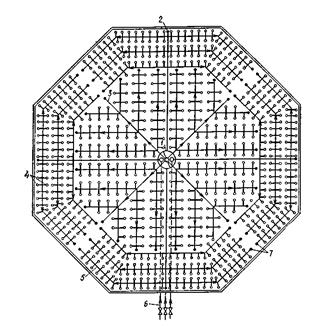

Первая представляет собой систему трубопроводов, выполненную из металлических или асбестоцементных труб, которые оборудованы разбрызгивающими соплами. Подвод воды в систему напорного водораспределения (рис. 1) осуществляется подводящим водоводом 6 к стояку 1, По коллекторам 2 и 3 вода поступает в периферийную и центральную зоны орошения, а затем по распределительным трубопроводам 5 подводится к соплам 4. На концах распределительных линий устанавливают «промывные» сопла 7.
Рис. 1. Схема напорного водораспределителя
Установка разбрызгивающих сопел осуществляется двумя способами: направленными вниз факелами и направленными вверх факелами. В первом случае расстояние от сопла до оросителя принимается равным 0,8—1 м, о втором 0,3—0,5 м. Для уменьшения опасности засорения, как правило, применяют эвольвентные сопла и ударные отражатели.
Рис. 2. Насадок (а) и тарелочка (б) для безнапорных систем водораспределения градирен
Напор перед соплом поддерживают в пределах 1—3,5 м. Водораспределение осуществляют таким образом, чтобы была возможность отключать отдельные части системы, что необходимо для перераспределения плотностей орошения в зимнее время. С этой целью подводящие трубопроводы с установленными на них задвижками прокладывают в две-три нитки (см. рис. 1).
При безнапорной системе водораспределения вода к разбрызгивающим устройствам поступает по лоткам. Разбрызгивание воды в безнапорных системах осуществляется обычно с помощью гидравлических насадок и тарелочек (рис. 2). Тарелочки устанавливаются под соплами.
Гидравлический расчет напорных систем заключается в определении диаметров труб и напора воды в начале системы. Расчету предшествуют определение типа и размеров разбрызгивающих сопел, их числа, разработка схемы расположения трубопроводов. Скорость движения воды в трубопроводах принимают в пределах 1,5—2,0 м/с. Гидравлический расчет лотков обычно не производят.
Поперечное сечение их устанавливают по расходу сливных трубок или по конструктивным соображениям. Скорость дви
