Контрольная работа: Система охлаждения двигателей. Порядок устранения различных неисправностей в системе охлаждения

На автомобиле ВАЗ-2102 (универсал) топливный бак расположен под полом багажника и имеет доступ к датчику указателя уровня топлива со стороны багажного отделения кузова через специальный люк. Вместимость бака с резервом 45 л.

Топливопроводы 1 и 2 изготовлены из стальных оцинкованных или освинцованных трубок. Топливопроводы между собой, а также с баком, с топливным насосом и топливный насос с карбюратором соединены резиновыми шлангами в тканевой оплетке и закреплены стяжными хомутами с винтом и гайкой. На кузове топливопроводы закреплены пластмассовыми держателями. Отверстия в кузове для прохода топливопроводов герметизированы резиновыми заглушками.

Воздушный фильтр обеспечивает очистку воздуха, поступающего в карбюратор, от механических примесей. На двигателе устанавливается фильтр сухого типа со сменным фильтрующим элементом с предочистителем. Воздушный фильтр имеет сезонную регулировку забора воздуха.

Корпус 12 воздушного фильтра отштампован из стального листа. Корпус фильтра установлен на фланце карбюратора на четыре шпильки и крепится самоконтрящимися гайками. На карбюраторе фильтр уплотнен резиновой прокладкой. Сверху корпус фильтра закрыт крышкой 11 с резиновой уплотнительной прокладкой. Крышка крепится тремя гайками, завернутыми на осях с дистанционными выступами. Корпус и крышка фильтра покрашены черной эмалью.

Фильтрующий элемент изготовлен из специального фильтрующего картона 16, вставленного в металлические перфорированные оболочки 15. С наружной стороны установлен фильтрующий элемент 17 из синтетической ваты для предварительной очистки воздуха (предочиститель), увеличивающий пылеемкость фильтра. Фильтрующий элемент устанавливается в корпусе 12 и прижимается крышкой 11. Эластичные ободы фильтрующего элемента обеспечивают герметичность соединений элемента с корпусом и крышкой.

Корпус фильтра имеет воздухозаборник 6 холодного воздуха и патрубок 10 забора теплого воздуха из зоны выпускного коллектора отработавших газов. Патрубок 10 соединен гофрированным шлангом с воздухозаборником теплого воздуха. С нижней стороны к корпусу фильтра приварен коллектор 14 вытяжной вентиляции картера двигателя, который соединен с пространством за фильтрующим элементом. Патрубок 13 соединен шлангом с золотниковым устройством карбюратора.

При работе двигателя атмосферный воздух всасывается в корпус воздушного фильтра через воздухозаборник 6 холодного воздуха из подкапотного пространства или через воздухозаборник, теплого воздуха из зоны выпускного коллектора по гофрированному шлангу и патрубку 10. Воздух очищается предочистителем 17 от крупных механических примесей, фильтрующим элементом 16 от мелких примесей и поступает в карбюратор за счет разрежения в цилиндрах двигателя. Для сезонной регулировки поступления холодного или теплого воздуха крышка 11 воздушного фильтра имеет с одной стороны сезонную перегородку 18, перекрывающую доступ из воздухозаборника 6 или патрубка 10. При установке воздушного фильтра необходимо правильно располагать его крышку.

Летом (при температуре воздуха выше +15° С ) крышка ставится так, чтобы голубая метка 8 "лето" совпала с черной стрелкой 7 на воздухозаборнике. Зимой (при температуре воздуха ниже +15° С) крышка устанавливается так, чтобы против стрелки 7 находилась красная метка 9 "зима" на крышке фильтра.

На первых выпусках автомобилей в корпусе воздушного фильтра дополнительно устанавливался фильтрующий элемент для очистки воздуха, поступавшего на вентиляцию картера двигателя. Для входа в фильтрующий элемент и выхода из него очищенного воздуха снизу корпуса дополнительно имелись два патрубка, один из которых с помощью шланга и трубки соединялся с полостью картера двигателя. Атмосферный воздух очищался в фильтрующем элементе и поступал в картер двигателя за счет разрежения при отсосе картерных газов.

В нормальных условиях эксплуатации автомобиля через каждые 20000 км пробега необходимо заменять фильтрующие элементы. При эксплуатации по очень пыльным дорогам замену необходимо производить через каждые 10000 км пробега автомобиля.[2]

Вопрос 2. Система охлаждения двигателей. Порядок устранения

различных неисправностей в системе охлаждения

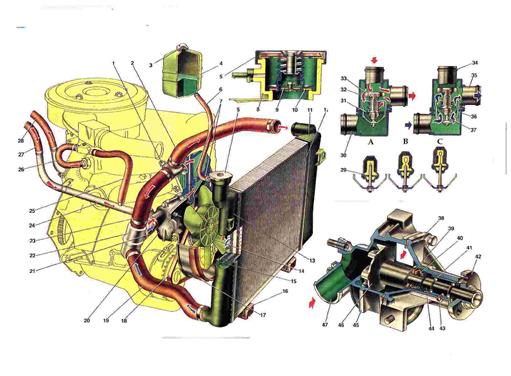

Система охлаждения двигателей

1. Датчик температуры охлаждающей жидкости для системы впрыска топлива.

2. Подводящий шланг радиатора.

3. Пробка бачка.

4. Расширительный бачок.

5. Пробка радиатора.

6. Шланг от радиатора к расширительному бачку.

7. Рубашка охлаждения.

8. Заливная горловина.

9. Впускной клапан пробки.

10. Выпускной (паровой) клапан пробки.

11. Левый бачок радиатора.

12. Сердцевина радиатора.

13. Правый бачок радиатора.
