Контрольная работа: Трехфазные цепи

Трёхфазные цепи, соединение звезда \ звезда

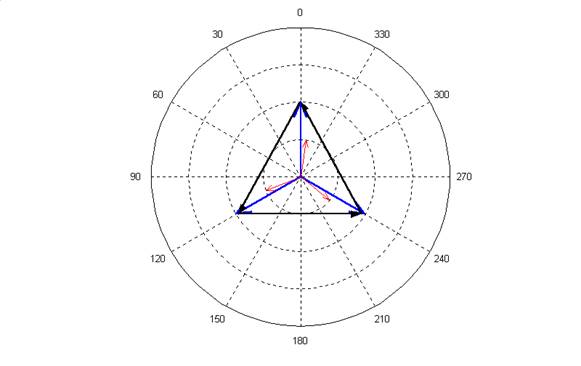

Звезда \ звезда с нулевым проводом, сим. режим:

%Фазные ЭДС:

EA=100*exp(j*0);

EB=100*exp(-j*2*pi/3);

EC=100*exp(j*2*pi/3);

Za=2+j*0.3; Zb=2+j*0.3; Zc=2+j*0.3;

Ua=EA; Ub=EB; Uc=EC;

Uab=Ua-Ub = 150 + j*86.6

Ubc=Ub-Uc = 0 - j*173.21

Uca=Uc-Ua = -150 + j*86.6

Ia=Ua/Za = 48.8998 - j*7.3350

Ib=Ub/Zb = -30.8021 -j*38.6809

Ic=Uc/Zc = -18.0976 + j*46.0159

IN=Ia+Ib+Ic = 1.7764e-014

Звезда \ звезда с нулевым проводом, не сим. режим:

%Фазные ЭДС:

EA=100*exp(j*0);

EB=100*exp(-j*2*pi/3);

EC=100*exp(j*2*pi/3);

Za=1.5+j*0.3; Zb=2+j*0.3; Zc=1+j*0.3;

Ua=EA; Ub=EB; Uc=EC;

Uab=Ua-Ub = 150 + j*86.6

Ubc=Ub-Uc = 0 - j*173.21

Uca=Uc-Ua = -150 + j*86.6

Ia=Ua/Za = 64.1026 -j*12.8205

Ib=Ub/Zb = -30.8021 -j*38.6809

Ic=Uc/Zc = -22.0360 +j*93.2133
