Основні технічні показники підсилювача наведені в табл.1

Таблиця 1 Основні технічні показники ПНЧ

напруга живлення, В	потужність виходу, Вт	діапазон робочих частот, Гц		навантаження на виході	тип мікросхеми	кількість навісних елементів
		нижня	верхня
9-22	2х4,5	40		2 гучномовця по 4 – 60 Ом	TA7235P	14

3. АНАЛІЗ РИНКУ

Продаж виробу буде здійснюватись на внутрішньому ринку України та в країнах СНД. Продаж планується проводити як оптовим покупцям, так і в роздріб у фірмових магазинах та в інших представництвах фірми.

Також буде організовано гарантійне та післягарантійне обслуговування приладів в усіх фірмових магазинах та в усіх представництвах фірми.

Орієнтований обсяг виробництва буде складати 5000 шт/рік.

Головні конкуренти на ринку є такі добре відомі світові фірми, як NEC, Rohm, RFT, PANASONIC, SONY, HITACHI, Motorola, Toshiba, PHILIPS, PIONEER.

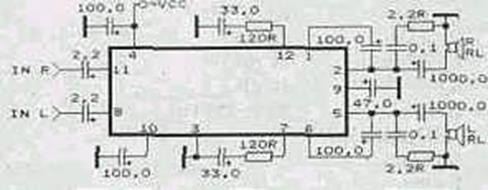

Найбільше наближеним по технічним характеристикам до розробленого пристрою є ПНЧ на мікросхемі ВА5304 фірми Rohm (рис. 2)

Рис.2. ПНЧ на мікросхемі ВА5304 фірми Rohm

Основні технічні показники підсилювача фірми Rohm наведені в табл.2

Таблиця 2

напруга живлення, В	потужність виходу, Вт	діапазон робочих частот, Гц		навантаження на виході	тип мікросхеми	кількість навісних елементів
		нижня	верхня
9-15	2х3	20		2 гучномовця по 4-20 Ом	ВА5304	16

4. О ЦІНКА РІВНЯ ЯКОСТІ ВИРОБУ

4.1 Вихідні положення

Оцінка рівня якості приладу проводиться з метою порівняльного аналізу визначення найбільш ефективного в технічному відношенні варіанта інженерного рішення. Така оцінка проводиться на стадіях створення нової і модернізації діючої техніки, при впровадженні її в виробництво, в процесі проведення функціонально вартісного аналізу тощо.

Для оцінки рівня якості виробу використовується коефіцієнт технічного рівня (), який розраховується для кожного варіанту інженерного рішення:

(1)

де – коефіцієнт вагомості -го параметра якості -го варіанта в сукупності прийнятих для розгляду параметрів якості;

– оцінка -го параметра якості -го варіанта виробу;

– кількість параметрів виробу.

При наявності кількісної характеристики виробу коефіцієнт технічного рівня можна визначити за формулою:

, (2)

де – відносний (одиничний) -й показник якості.

4.2 Обґрунтування системи параметрів виробу і визначення відносних показників якості

На основі даних про зміст основних функцій, які повинен реалізовувати виріб, вимог замовника, а також умов, які характеризують експлуатацію виробу, визначають основні параметри виробу, які будуть використані для розрахунку коефіцієнта технічного рівня виробу.

Відносні показники якості по будь-якому параметру , якщо вони находяться в лінійній залежності від якості, визначаються за формулами:

(3)

Або

(4)

де Р_ͳ , Р_?? – числові значення -го параметру відповідно нового і базового виробів. Формула (3) використовується при розрахунку відносних показників якості, коли збільшення величини параметра веде до покращення якості виробу і формула (4) – коли зі збільшенням величини параметра якість виробу погіршується.

Порівняльна характеристика параметрів нового і базового виробів наведена в табл.3.

Таблиця 3 Характеристика параметрів нового і базового виробів

Параметр

Умовне позначення
