Курсовая работа: Барабанная сушилка для сушки сахарного песка

Выбираем трехфазный асинхронный двигатель серии АИР 180М6 мощность – 18.5 кВт, синхронная скорость вращения – 1000 об/мин, скольжение – 2%. С учетом скольжения номинальная частота вращения .

2.2.3 Определение вращающих моментов на валах привода

Вращающий момент на барабане:

; (3.47)

Вращающий момент на валу подвенцовой шестерни:

; (3.48)

Где - передаточное число зубчатой передачи, принимаем .

В численном значении получаем:

2.3 Кинематический расчет

2.3.1 Цель расчета

Целью кинематического расчета барабанной сушилки является определение общего передаточного отношения от вала электродвигателя до вала ведущего звена исполнительного механизма; распределение общего передаточного отношения всей кинематической цепи привода между отдельными передаточными механизмами, составляющими цепь; определение конструктивных параметров зубчатой передачи барабанной сушилки; определение частот вращения валов передаточных механизмов кинематической цепи.

2.3.2 Определение передаточного числа привода

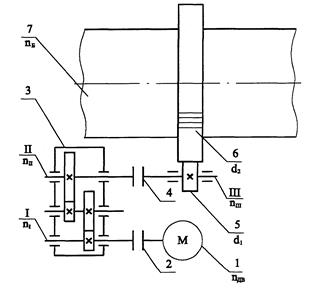

Кинематическая схема привода показана на рисунке 5.

Общее передаточное число привода определяем из соотношения:

; (3.49)

Где - частота вращения барабана;

1- электродвигатель; 2,4- муфты; 3- редуктор; 5- подвенцовая шестерня; 6- венцовая шестерня; 7- барабан;

Рисунок 5. Кинематическая схема привода

2.3.3 Распределение общего передаточного числа привода

Для многоступенчатых передач

, (3.50)

Где - передаточные числа отдельных ступеней.

Учитывая предполагаемое устройство механизма, а также стремясь обеспечить соразмерность деталей привода, в частности диаметр подвенцовой шестерни должен вписываться в размеры сторон торца редуктора.

Передаточное число редуктора будет равно:

; (3.51)
