Курсовая работа: Червячный двухступенчатый редуктор

hз.п.= 0,98 – коэффициент полезного действия зубчатой передачи,

hподш.= 0,99 – коэффициент полезного действия пары подшипников качения,

hсм.= 0,98 – коэффициент полезного действия смазки,

hмуф.= 0,98 – коэффициент полезного действия муфты.

Определим мощность, развиваемую на тихоходном валу:

Вт

Определим требуемую мощность электродвигателя:

Вт.

Мощность электродвигателя, подбираемого для проектируемого привода должна быть не ниже, определённой требуемой мощности:

Выбираем трехфазный асинхронный двигатель серии 4А ( ГОСТ 19523-81).

Тип двигателя в данном случае: 4A80B2. Ниже приведены его характеристики:

Вт, n = 2850 об/мин.

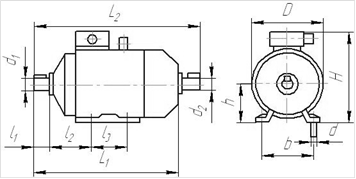

Рис.1.2 Электродвигатель

Габаритные размеры электродвигателя:

L1 = 320мм; L2 = 375мм; Н = 218мм; D = 186мм; d1 = d2 = 22мм; l1 = 50мм; l2 = 50мм;

l3 = 100мм; b = 125мм; d = 10мм; h=120 мм.

Передаточное отношение привода определяем по формуле:

.

Произведение частных передаточных отношений передач, входящих в привод равно общему передаточному отношению:

Значения передаточных чисел изменяются в пределах:

Рассмотрим различные варианты передаточных отношений. Будем изменять только передаточные отношения внутри редуктора, при этом общее передаточное число самого редуктора будет оставаться неизменным во всех вариантах:

Вариант №1.

Возьмём значения передаточных отношений:
