Курсовая работа: Электропривод вентиляционной установки

(19)

где - коэффициент, учитывающий снижение напряжения (до 30%) на зажимах пускаемого двигателя; М_{пуск.дв} = μ_пуск М_ном - пусковой момент двигателя; при этом μ_пуск = М_{пуск.дв} /М_ном - кратность пускового момента (берется из каталога); М_ном = Р_ном /w_ном - номинальный момент двигателя; Р_ном - номинальная мощность двигателя в Ваттах (каталог); w_ном - номинальная частота вращения электродвигателя (каталог), если в каталоге вместо w_ном приводится синхронная w_о , то номинальную частоту вращения, рад/с, определяюткак:

w_ном = w_о · (1 - S_ном ), (20)

здесь S_ном - номинальное скольжение (каталог), обычно оно изменяется в пределах 0,06...0,07. При этом связь между синхронной скоростью вращения, об/мин, и синхронной частотой вращения, рад/с имеет вид: w_о = 0,105 n_о ;

М_тр.р.м. - момент трогания рабочей машины (берется из нагрузочной диаграммы рабочей машины для нулевого значения ее скорости).

6,25 Н·м>0,6 Н·м

Следовательно, условие выполняется.

5 Построение характеристик рабочей машины

1) Механическая характеристика машины представляет собой зависимость между моментом сопротивления, т. е. M с= f ( w ).

Механическая характеристика механизмов в общем случае описывается уравнением: (24)

где Мтр — момент трогания механизма;

Мсн — момент сопротивлении при номинальной угловой скорости;

х — показатель степени.

Для вентиляторов показатель степени х =2.

Момент трогания насосов, вентиляторов и дробилки ориентировочно можно принять Мтр= (0,2—0,3) Мсн. Номинальный момент сопротивления Мсн определяется, исходя из анализа усилий, возникающих в механизме при его работе.

Номинальный момент сопротивлений дробилки, вентиляторов, насосов определяется из выражения:

(25)

где Рн— номинальная мощность машины, Вт;

ω_Н —номинальная угловая скорость вала двигателя, рад/с.

Мтр= 0,2*2,5=5Нм

Таблица 1 – расчет механической характеристики

W	0	50	100	150	200	250	296,1	350
Мс	0,5	0,56	0,73	1,01	1,41	1,92	2,5	3,29

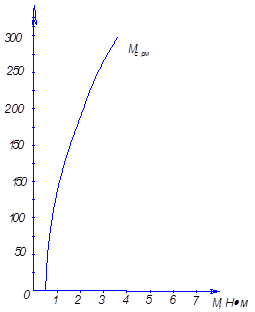

Рисунок 3 – Механическая характеристика вентилятора

2) Нагрузочная характеристика или нагрузочная диаграмма рабочей машины представляет зависимость усилий или моментов сопротивлений от времени или пути, т. е. Fc , Mc = f ( t , а). При постоянной скорости зависимость Fc, Мс = f ( t ) равноценна зависимости Fc , Mc = f ( a ). Поэтому для машин, предусмотренных заданиями, нагрузочные диаграммы строятся как зависимости приведенного к валу двигателя момента сопротивлений от времени. Характер нагрузочной диаграммы машины в значительной степени зависит от ее технологической и кинематической характеристик. Необходимо тщательно проанализировать эти характеристики и установить величины и длительность действия тех или иных моментов или усилий сопротивлений.

Для вентиляторной характеристики характерный спокойный пуск и постоянный момент сопротивления, равный рассчитанному выше. Нагрузочная характеристика представлена на рисунке 4.
