Курсовая работа: Исследование влияния прямоугольного проводящего экрана на ТВ передающую антенну с режекторной ДН

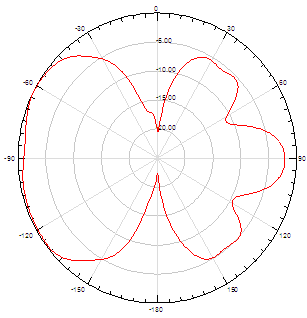

Рис. 1.10 Двухмерная круговая диаграмма направленности для частоты 750 МГц

В результате полученных диаграмм направленности на разных частотах диапазона 55 канала в плоскости XOY видно, что ДН с изменением частоты больше 742 МГц не изменяется. В результате на частотах больше 742 МГц сигнал подавляется на 10,5 дБ в двух симметричных секторах углов 35 градусов. А в диапазоне секторов 45-65 градусов на 4 – 5,5 дБ, в диапазоне секторов 65-90 градусов на 0,5 – 4 дБ. Диаграмма относительно симметрична для диапазонов углов от 90 – 180 градусов.

На частоте 742 МГц сигнал подавляется на 10 дБ в секторе углов 30 градусов. При этом в диапазоне секторов 20-150 градусов подавление на 4 дБ.

Построим трехмерную диаграмму направленности для оптимального выполнения критерия подавления излучения диапазона 55 канала.

Рис. 1.11 Трехмерная круговая диаграмма направленности для частоты 742 МГц.

Из рис. 1.11. видно, что подавление излучения с помощью электромагнитного экрана имеет место и в областях находящихся под углом к горизонтальной плоскости. Данное затенение зоны обслуживания существенно для гористой местности и решения проблем электромагнитной совместимости.

Выводы:

Для реализации режекторной ДН был получен прямоугольный экран со щелевым отверстием. Прямоугольный экран с отверстием подавляет излучение на 10 дБ и работает в диапазоне 55 канала. Получена оптимальная частота 742 МГц для исследуемого канала и выполнения критерия подавления излучения.

3.3 Радионепрозрачный экран с горизонтальным отверстием

Рассмотрим задачу подавления поля излучения электрических вибраторов (с размером плеча л/4 (0,1 м)) с помощью прямоугольного экрана с горизонтальным отверстием (рис. 5.12).

Рис. 1.12 Радионепрозрачный экран с отверстием

3.3.1 Выбор размера экрана и отверстия

Исследования проводились для разных размеров экрана, способного подавить излучение по требуемому критерию.

В результате исследований было выявлено 3 размера экрана, способные подавить излучение в требуемом секторе по заданному критерию. Исследования проводились на частоте 742 МГц.

Размер экрана 0,2 м х 0,5 м.

Рис. 1.13 Двухмерная круговая диаграмма направленности. Экран размером 0,2 м х 0,5 м. (отверстие 0,07 м х 0,01 м)

При данном размере экрана подавление происходит в симметричных секторах. Неравномерность – 6 дБ. Сектор подавления – 35-40 градусов. При изменении размера отверстия симметрия подавления сохраняется, а сектор подавления не уменьшается. Данный экран применим для подавления в симметричных секторах и при компактном расположении антенны.

Размер экрана 0,3 м х 0,5 м.

Рис. 1.14 Двухмерная круговая диаграмма направленности

Экран размером 0,3 м х 0,5 м. (отверстие 0,15 м х 0,01 м (центр на расстоянии 0,15 м)) При данном размере экрана подавление излучения несимметрично. Максимальный сектор подавления – 30 градусов, подавление излучения на 13 дБ. Неравномерность – 6 дБ. Второй сектор подавляется на 8 дБ. При увеличении ширины отверстия до 0,02 м подавления приближаются к симметричным, но остальные критерии сохраняются (Рис. 1.15). Исследование изменения длины щели, с размером экрана 0,3 м х 0,5 м.

Рис. 1.15 Двухмерная круговая диаграмма направленности. Экран размером 0,3 м х 0,5 м. (отверстие 0,15 м х 0,02 м)

Рис. 1.16 Двухмерная круговая диаграмма направленности. Экран размером 0,3 м х 0,5 м. (отверстие 0,25 м х 0,02 м)

Таким образом, с увеличением размера щели в ширину секторы подавления становятся симметричны. При этом максимум подавления достигается в случае длины щели равной половине ширины размера экрана.
