Курсовая работа: Определение параметров модели биполярного транзистора в программе OrCAD 9.2

(27)

Данная модель также принимает во внимание зависимость сопротивления базы от тока (шнурование тока). Здесь объемное сопротивление базы описывается сопротивлением базы rBB между внешним и внутренним выводами базы.

Полная модель Г-П, которая учитывает описанные выше эффекты, показана на рисунке 9.

Рисунок 9 – Статическая модель БТ в PSpice

Согласно вышеприведенным соотношениям характеристики БТ по постоянному току могут быть заданы следующими уравнениями [1]:

Нормальная активная область


(28)

Инверсная область

(29)

Область насыщения

(30)

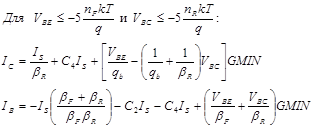

Область отсечки

(31)

2.2 Параметры, описывающие статическую модель БТ

Параметры, требуемые для модели БТ могут быть заданы в опции .МОDEL. Для описания статической модели БТ необходимо задать следующие параметры [1]:

ISТок насыщения при температуре 27°С (IS );

BFМаксимальный коэффициент передачи тока в нормальном режиме в схеме с ОЭ (без учета токов утечки) (bF );

BRМаксимальный коэффициент передачи тока в инверсном режиме в схеме с ОЭ (без учета токов утечки) (bR );

NEКоэффициент неидеальности перехода Б-Э (nEL );

NCКоэффициент неидеальности перехода К-Б (nCL );

VAFНапряжение Эрли в нормальном режиме (VА );

VARНапряжение Эрли в инверсном режиме (VB );

IKFТок начала спада зависимости BF от тока коллектора в нормальном режиме (IKF );

IKRТок начала спада зависимости BR от тока эмиттера в инверсном режиме (IKR );

RBСопротивление базы при нулевом смещении перехода Б-Э (rB );

RBMМинимальное сопротивление базы при больших токах (rBM );

IRBТок, при котором сопротивление базы падает на 50% к его минимальному значению (IrB );

ISEТок насыщения утечки перехода Б-Э (ISE = C2 IS );
