Курсовая работа: Основные теории судна ОТС

(2.3)

^м

2.4 Нахождение поперечной метацентрической высоты для данного случая нагрузки.

Метацентрическая высота вычисляется по формуле:

; (2.6)

где - аппликата поперечного метацентра находится по гидростатическим таблицам в зависимости от водоизмещения судна в заданном случае нагрузки. При необходимости должна быть сделана интерполяция.

Из таблицы следует, что для моего случая =5,69 м.

Подставляем значение в формулу 2.5:

м

Исходя из полученного результата и данных в приложении Г, можно судить, что остойчивость судна считается обеспеченной, т. к h_расч. >h_min =0,80 м

Часть 3.

РАСЧЕТ И ПОСТРОЕНИЕ ДИАГРАММ СТАТИЧЕСКОЙ И

ДИНАМИЧЕСКОЙ ОСТОЙЧИВОСТИ.

3.1 Расчет плеч статической и динамической остойчивости.

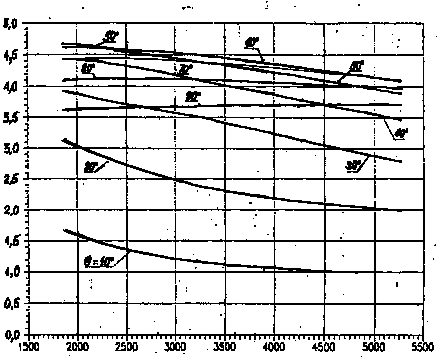

Рисунок 3.1 - Пантокарены.

Плечи статической остойчивости диаграммы статической остойчивости определяют с помощью интерполяционных кривых плеч остойчивости формы (пантокарен) , приведенных выше. На пантокаренах проводят вертикаль через точку на оси абсцисс, соответствующую расчетному водоизмещению судна М . Точки пересечения вертикали с кривыми для различных углов крена дают значения плеч остойчивости формы . Далее плечи статической остойчивости вычисляются по формуле:

(3.1)

Таблица 3.1 - Расчёт плеч диаграмм статической и динамической остойчивости

Расчетные величины	углы крена θ , градус
	0		10		20	30	40	50	60	70	80	90
, м	0		1,0		2,0	2,82	3,53	3,92	4,2	4,2	4,0	3,7
sin θ	0		0,17		0,34	0,5	0,64	0,76	0,86	0,93	0,98	1
, м	0		0,7293		1,458	2,145	2,745	3,260	3,689	3,989	4,20	4,29
, м	0		0,2707		0,541	0,675	0,784	0,659	0,510	0,210	-0,204	-0,59
Интeгpaльныe суммы	0		0,2707		1,082	2,299	3,758	5,202	6,372	7,093	7,099	6,305
	0		0,0236		0,094	0,200	0,328	0,453	0,555	0,618	0,619	0,549

После расчета данных, занесенных в таблицу, составляем график статической и динамической остойчивости:

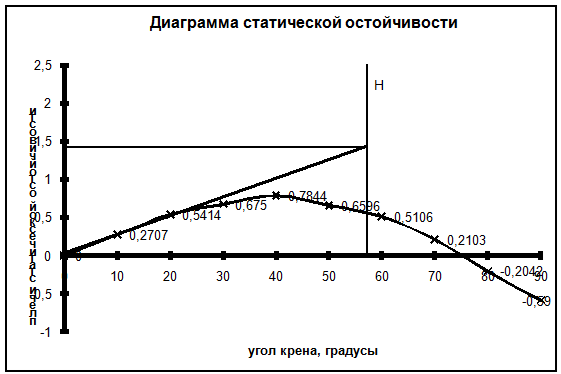

Рисунок 3.2 - Диаграмма статической остойчивости.

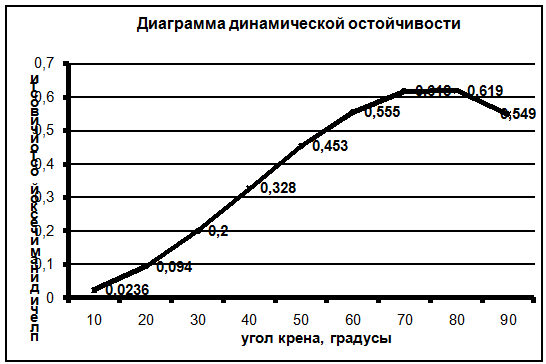

Рисунок 3.3 - Диаграмма динамической остойчивости.

3.2. Проверка параметров диаграммы статической остойчивости

на соответствие нормам остойчивости Регистра судоходства

России.

По диаграмме статической остойчивости (Рисунок 3.2) определяем максимальное плечо статической остойчивости l_max , соответствующий ему угол крена q _max и угол заката диаграммы q _зак и сравниваем их с требуемыми Регистром.

Регистр требует, чтобы l_max было не менее 0,20 м для судов, длина которых не менее 105 м при угле крена q _max ³30⁰ . Угол заката диаграммы должен быть не менее 60⁰ .

Из Рисунка 3.2 видно, что l_max =0,78 м, q _max =40⁰ , q _зак =75⁰ , значит параметры диаграммы статической остойчивости соответствуют нормам остойчивости Регистра судоходства России.

По диаграмме статической остойчивости (Рисунок 3.2) определяем графическим способом начальную метацентрическую высоту (проводим касательную к графику и восстанавливаем перпендикуляр из точки q =1 рад), которую сравниваем со значением, рассчитанным во 2 части.

L _Q ( q =1 рад=57,3 ° )=1,4= h =1,4 м.

4. ОПРЕДЕЛЕНИЕ ПОСАДКИ И ОСТОЙЧИВОСТИ СУДНА В ЭКСПЛУАТАЦИОННЫХ УСЛОВИЯХ.

4.1 Определение посадки и выполнение контроля остойчивости

судна после приёма в промежуточном порту палубного груза.
