Курсовая работа: Пассажирские станции
Почтово-багажные сооружения и устройства, иногда располагаются на пассажирской станции (если их невозможно расположить на пассажирской технической станции). Они должны обеспечивать выполнение следующих операций:
прием, погрузку, сортировку, выгрузку и выдачу багажа, почты и грузобагажа,
отцепку и прицепку багажных и почтовых вагонов и подачу их к месту погрузки и выгрузки,
формирование почтово-богажных поездов в соответствии с планом формирования этих поездов на сети железных дорог России.
На путях отстоя пригородных составов выполняются операции по обслуживанию составов пригородных поездов: отстой, уборка, а в необходимых случаях - техническое обслуживание и ремонт. Основные операции по техническому обслуживанию и ремонту составов пригородных поездов должны быть сосредоточены на путях мотор-вагонных ремонтных предприятий.
Пассажирские станции, обслуживающие дальнее, местное и пригородное движения, в зависимости от характера приемоотправочных путей делятся на три типа: со сквозными приемоотправочными путями, тупикового и комбинированного типов.
По характеру эксплуатационной работы пассажирские станции делятся на два вида: транзитно-конечные, обслуживающие как конечные (дальние, местные и пригородные) поезда, так и транзитные (проходящие с остановкой) поезда и конечные станции, обслуживающие только конечные поезда.
К пассажирским станциям, обслуживающим только пригородное движение, относятся начальные пункты этого движения при отсутствии дальних поездов и зонные станции. Зонные станции часто совмещают с участковыми и промежуточными станциями. В этом случае к зонным станциям относятся лишь устройства для пассажирского движения. Пассажирские остановочные пункты можно считать элементарными пассажирскими станциями для пригородного движения (если они имеют устройства для обслуживания пассажиров).
5.2 Пассажирские станции со сквозными путями
Новые пассажирские станции строят толь со сквозными приемоотправочными путями. На пассажирских станциях со сквозными путями производится работа с транзитными пассажирскими поездами, конечными дальними. Местными и пригородными. В зависимости от расположения приемоотправочных путей и вокзала различают схемы с боковым расположением вокзала, островным расположением и расположением вокзала над приемоотправочными пулями в виде конкорса.
Техническая пассажирская станция может располагаться параллельно пассажирской станции и последовательно между главными путями и сбоку от путей. Наилучшее расположение технической станции в схемах со сквозными путями - между главными путями, в этом случае меньшее число пересечений при перестановке составов на техническую станцию с приемом и отправлением поездов.
Для того чтобы в горловинах было наименьшее число враждебных пересечений, специализация путей станции устанавливается следующая: на крайние пути принимают сквозные дальние и пригородные поезда, следующие с одного участка на другой; на средние пути - конечные дальние и пригородные. Для подачи и уборки поездного локомотива укладывают ходовой путь.
Горловины станции должны обеспечивать возможность приема с любого главного пути на любой приемоотправочный (перронный) путь и возможность отправления с любого приемоотправочного пути на любой главный путь. Конструкция горловин должна обеспечивать параллельное выполнение операций и наибольшую маневренность.

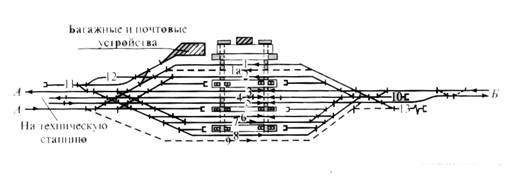

5.3 Схема пассажирской станции со сквозными приемоотправочными путями
В горловинах пассажирских станций часто применяют двойные стрелочные улицы. Что дает возможность одновременно принимать или отправлять поезда и подавать или убирать локомотив или переставлять состав на техническую станцию.
На крупных пассажирских станциях применяют перекрестные стрелочные переводы и перекрестные съезды. Это сокращает длину горловин и обеспечивает более плавное движение по горловине при приеме и отправлении поезда. Кроме того, укладка перекрестных стрелочных переводов и съездов значительно сокращает длину горловин, а это очень важно в условиях больших городов.
На пассажирских станциях с транзитными пассажирскими поездами выполняются следующие операции: посадка и высадка пассажиров, погрузка и выгрузка почты и багажа, технический осмотр состава, смена локомотивов и локомотивных бригад.
С конечными дальними и местными поездами выполняются следующие операции по прибытию: высадка пассажиров, отцепка поездного локомотива, почтового и багажного вагонов, предварительный осмотр состава и подача его в технический парк или на техническую станцию. По отправлению с дальними и местными поездами выполняют: подачу состава на путь отправления, посадку пассажиров, прицепку почтового и багажного вагонов, погрузку срочной почты багажа, прием состава поездной бригадой, подачу поездного локомотива, опробование тормозов и отправление.
С пригородными поездами выполняются операции: прием поездов, высадка, посадка пассажиров, отправление поездов. Раз в сутки составы пригородных поездов подвергаются влажной уборке в техническом парке или электродепо.
5.4 Пассажирские станции с тупиковыми приемоотправочными путями
Новые станции с тупиковыми приемоотправочными путями не строят. Станции тупикового типа имеют ряд существенных недостатков:
сложности при обработке транзитных поездов,
перегружена горловина станции, так как через горловину выполняются прием и отправление поездов, подача и уборка поездного и маневрового локомотива, перестановка составов в технический парк и подача под посадку.
Схемы пассажирских станций тупикового типа зависят от числа подходов, объемов перевозки, числа главных путей, расположения технического парка.

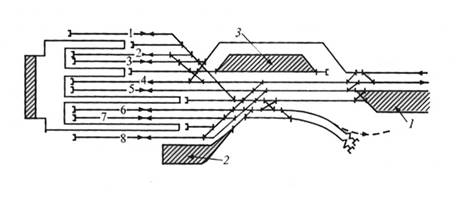

Схема пассажирской станции с тупиковыми приемоотправочными путями:
1. техническая пассажирская станция,2. Багажные и почтовые устройства,
3. парк стоянки пригородных составов
На пассажирских станциях тупикового типа пригородные поезда отправляются с тех же путей, на которые и принимаются, поэтому пути для пригородных поездов располагаются в одном месте.
При небольших размерах движения и двух главных путях на подходе применяется схема, когда для пригородных поездов используются средние пути, технический парк располагается между главными путями. В этом случае не будет пересечения маршрутов приема и отправления дальних и пригородных поездов. Но маршруты приема и пригородных поездов будут пересекаться маневровыми маршрутами уборки составов и локомотивов дальних поездов, а маршруты отправления пригородных поездов пересекаются с маршрутами подачи составов на пути отправления дальних поездов и локомотивов отправляемых дальних поездов.
Лучшим вариантом расположения вокзала по отношению к платформам является торцевой или в виде буквы Г. Расположение вокзала в виде буквы П затрудняет увеличение числа перронных путей.
