Курсовая работа: Пассажирские станции
Пассажирские станции комбинированного типа образуются в том случае, если к пассажирской станции со значительными размерами дальнего, местного и пригородного движения, примыкает линия с конечным дальним или пригородным движением.

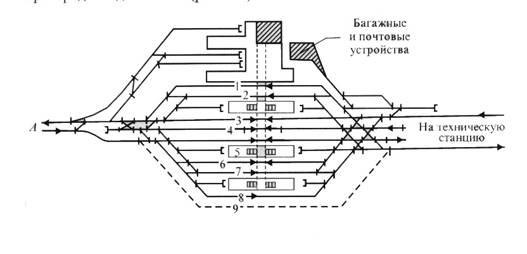

Схема пассажирской станции комбинированного типа
На большинстве станций для дальнего движения предназначены сквозные пути, для пригородного движения - тупиковые. Специализация сквозных путей станции комбинированного типа такая же, как станции со сквозными путями. В горловине, к которой примыкают тупиковые пути, возникают такие же пересечения маршрутов, как в горловинах станций с тупиковыми приемоотправочными путями.
5.6 Зонные станции и остановочные пункты
Зонные станции предназначены для обслуживания пригородных пассажиров, оборота и отстоя составов пригородных поездов. Зонные станции имеют пути для приема и отправления пригородных поездов, а так же пути отстоя пригородных составов или мотор-вагонных секций. Пути отстоя, как правило. Делают тупиковыми. Пути отстоя должны быть оборудованы устройствами для промывки туалетов и обмывки вагонов. На зонных станциях, кроме главных путей, предусматриваются приемоотправочные пути двустороннего действия.
Зонные станции часто совмещаются с промежуточными и участковыми станциями.
На зонных станциях может осуществляться пересадка пассажиров с пригородных железнодорожных линий на линии метрополитена. При этом могут сооружаться дополнительные платформы для железнодорожных линий и метрополитена или совмещенные.
Для посадки и высадки пассажиров на перегонах, внутри города или узла предусматриваются остановочные пункты. Они располагаются друг от друга на расстоянии 1,5-2 км и боле в зависимости от расположения населенных пунктов.
Платформы на остановочных пунктах располагают с внешней стороны от главных путей, либо в створе, либо сдвигают на всю или часть длины в направлении против движения.
Схемы зонных станций: а) линейная, б) пересадочная с наличием общих платформ метрополитена и железной дороги; 1 - пути отстоя мотор-вагонных составов,2 - пешеходный тоннель, 3 - пути метрополитена.
6. Пассажирское хозяйство
Для обслуживания пассажиров предназначены вокзалы, привокзальные площади, пассажирские платформы, пешеходы.
По отношению к железнодорожным путям привокзальная площадь и здание вокзала могут быть расположены:
в одном уровне с приемоотправочными путями. Для соединения здания с платформами используются:
пешеходные тоннели,
пешеходные мосты
привокзальная площадь и здание вокзала ниже приемоотправочных путей, для соединения с платформами используют тоннели
привокзальная площадь, здание (часть, обращенная на площадь) выше путей, для соединения с платформами используют пешеходные мостики.
В плане расположения пассажирского здания применяются:
Островное - пассажирское здание расположено между путями, в этом случае здание вокзала значительно приближается к поездам, что позволяет двум поездам противоположных направлений подходить к прилегающим основным пассажирским платформам. Недостаток этого типа пассажирских зданий состоит в том, что подходы и подъезды к ним крайне затруднены. Расширение такого здания, ограниченного с двух сторон путями, затруднительно
Боковое - пассажирское здание и примыкающие к нему платформы располагаются сбоку, с внешней стороны перронных путей
Торцевое - пассажирское здание и примыкающие к нему платформы располагаются поперек тупиковых перронных путей и платформ, замыкая их
6.1 Ярославский вокзал торцового типа
Вокзальный комплекс должен включать комплекс зданий, сооружений и устройств, необходимых для быстрого, безопасного и удобного выполнения операций, для обслуживания и перевозки пассажиров. Сюда включаются: пассажирские здания, багажные отделения, платформы, пешеходные мосты, тоннели, переходы, устройства для хранения багажа и ручной клади, почтовые и торговые киоски.
Вокзалы, обслуживающие пассажиров дальнего следования, в зависимости от расчетной вместимости подразделяются на:
малые - вместимостью 50, 100, 150, 200 пассажиров
средние - свыше 200 до 700 пассажиров
большие - свыше 700 до 1500 пассажиров
крупнейшие - свыше1500 пассажиров
Вокзалы должны быть оснащены техническими средствами и системами автоматизации распределения мест и продажи билетов, справочно-информационной аппаратуры, механизации операций по погрузке, выгрузке и транспортировке багажа и грузобагажа, а также механизации операций по уборке помещений и пассажирских платформ.
