Курсовая работа: Проектирование силового трансформатора мощностью 630 кВА
Основываясь на эскизе обмотки НН (рис. 2) определим массу алюминия и кабельной бумаге (плотность алюминия γА =2700 кг/м3 , а бумаги γбум = 750 кг/м3 ):
Объем алюминия и изоляции:
Vал =11250 мм2 ;
Vбум =2595 мм2 ;
Масса алюминия и изоляции:
GHH =3· Vал · γА =3·11250·2700=91,1 кг;
Gизол =3· Vбум · γбум =3·2595·750=5,8 кг.

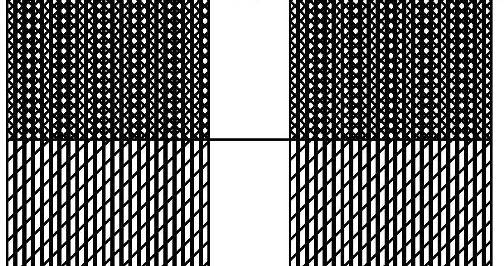

рис.2. Структура обмотки НН.
С торцов обмотки кабельная бумага выступает на 10мм, к этим частям бумаги приклеиваются ленты картона, для придания жесткости торцевым частям обмотки и дополнительной изоляции.
4. Расчет обмотки высокого напряжения.
Обмотка ВН соединена в треугольник, соответственно регулировочные витки располагаем в середине (рис.3) катушки, так как при другом расположении витков контакты переключающего устройства попадают под номинальное напряжение. С учетом этого обстоятельства возможно применение только непрерывной катушечной обмотки (в случае применения механического переключателя).
Обмотку выполняем из прямоугольного алюминиевого провода марки АПБ.
4.1. Число витков при номинальном напряжении:
WВ H =
витков;
Округлим: WВ H =727 витков.
4.2. Число витков на одной ступени регулирования (+/- 5%):
N=UВНф ·0,05=6300·0,05=315
wp =
36 витков
4.3. Число витков на 5 ступенях регулирования:
| Напряжение, В | Число витков |
| 6612 | 727+36=763 |
| 6456 | 727+0,5·36=745 |
| 6300 | 727 |
| 6144 | 727-0,5·36=709 |
| 5988 | 727-36=691 |
4.4. Плотность тока в обмотке ВН:
JВН =2·J-JHH =2·1,511-1,585=1,437
4.5. Сечение витка:
ПВН =
23,191 мм2 ;
Выбираем (по табл.5.2 [1]):
АПБ
сечением ПВН =20,8мм2 .
4.6. Уточненная плотность тока в обмотке ВН:
JВН =
1,602 А/мм2 .
4.7. Число катушек:
