Курсовая работа: Проектирование трассы на карте и продольного профиля

∆hбр –минимальное возвышение бровки насыпи

∆hбр=0.7м

h = 0,55+0,7 = 1,25м

2.3 Основные требования к проектной линии

а) Для построения проектной линии задаются руководящей рабочей отметкой снегозаносимости;

б) В пониженных точках рельефа, где предполагается скопление воды предусматривают водопропускные трубы. Внутренним диаметром 1,5 м, внешним 2 м и высотой земли над трубой 0,5 м;

в) Наибольший продольный уклон должен быть не более допустимого;

г) При наличии пересечения трассы с автомобильными или железнодорожными дорогами проектируется путепровод.

2.4 ??????? ?? ?????? ? ??????

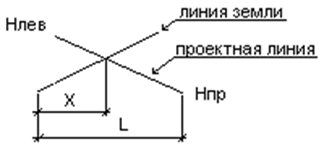

Хлев = (Нлев/(Нлев+Нпр))*L

2.5 Вогнутые и выпуклые кривые

Б = Т2/2*R

Т = R*∆i/2

К = 2*Т

y = х2/2*R

III. Проектирование дорожной одежды

Nпр.общ. = ∑ki*Ni = 634*0,055+212*0,111+296*0,563+761*0,498+635*0,288=786.9 авт/сут

Nр = f*Nпр.общ. = 0,55* Nпр.общ. = 0,55*786.9 = 432.8 авт/сут

kc = (qТсл-1)/(q-1)- коэффициент суммирования

kc =12

q = 1,02 – показатель изменения интенсивности движения по годам

Тсл = 10 лет – срок службы

Трдг = 145 – расчетное число расчетных дней в году, соответствующих определенному состоянию деформации конструкции

kп = 1,49 – коэффициент учитывающий вероятность отклонения суммарного движения от среднего ожидаемого

∑Nр=0,7* Nр *Трдг*kп*kс/qTa-1

∑Nр=0.7*432.8*145*1.49*12/1.48=530712 приложений

С = 3,20 – эмпирический параметр для расчетной нагрузки на ось

Определяем минимальный требуемый модуль упругости дорожной одежды

Емин=98,65*(lg(∑Nр)-C)

Емин=98.65*(lg(530712)-3.20)=249
