Курсовая работа: Проектування вагона-хопера для перевезення зерна

2B_б = 2(1700-65) = 3270мм; B_б = 1635 мм.

При виготовленні нового та відремонтованого вагона його фактичні розміри не повинні перевищувати розміри відповідного будівельного обрису.

З приведених розрахунків видно, що максимальна ширина будівельного обрису менша ніж ширина габариту 1-Вм, тому проектуємий вагон вписується в габарит 1-Вм.

2.4 Розміри проектного обрису вагона

Проектний обрис вагона – поперечний (перпендикулярний осі колії) контур, що має розміри, змінені порівняно з будівельним обрисом на величини плюсових конструкційних та технологічних допусків на виготовлення та складання вагона.

Вертикальні розміри проектного обрису знизу h_п (відстань від рівня головки рейки до нижньої лінії обрису) визначають шляхом збільшення, а зверху H_п (відстань від рівня головки рейки до верхньої лінії обрису) – шляхом зменшення вертикальних розмірів будівельного обрису на величину плюсових допусків деталей вагона у вертикальному напрямку δ_В . Тобто :

h_n =h_б +δ_В , (2.15)

де h_б =460 мм, δ_В =20 мм обираємо згідно з .

h_n = 460 + 20 = 480 мм.

H_п =H_r - δ_В , (2.16)

де H_r =4700 мм, δ_В = 30 мм обираємо згідно з :

H_п = 4700 – 30 = 4730 мм.

Ширина проектного обрису B_n на певному рівні від головки рейки визначається за формулою :

2B_n = 2*(B_б – б_г ), (2.17)

де B_б – півширина будівельного обрису, мм;

б_г – плюсовий допуск деталі вагона горизонтальному напрямку, мм .

На кожний тип вагона допуски встановлені заводом – виготівником.

Тому приймаємо б_г = 15 мм - для горизонтальних розмірів від осі колії для вантажного вагона.

Для напрямного і внутрішнього перерізу:

2B_n = 2(1650-15)=3270 мм; B_б = 1635 мм.

Для зовнішнього перерізу:

2B_n = 2(1635 - 15) = 3240 мм; B_б = 1620 мм.

При проектуванні вагона його номінальні розміри приймаються в межах проектного обрису.

В цьому підрозділі були визначені всі розміри проектного обрису вагона

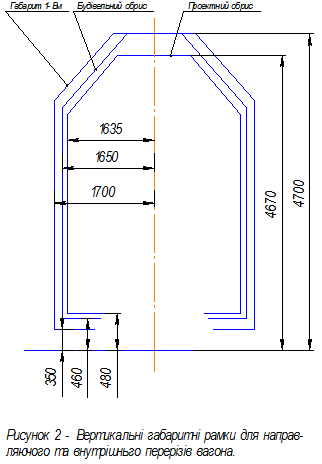

у заданих перерізах. В результаті порівняння отриманих числових значень (рисунок 2, 3, 4) із стандартизованими для габариту 1-Вм можна зробити висновок про вдале вписування вагона у габарит.

- по вертикальних розмірах поверху

- по вертикальних розмірах понизу

- по горизонтальних розмірах зміщень.
