Курсовая работа: Проектування вагона-хопера для перевезення зерна

Реакцію зв’язку виявляється по формулі .Розкладенням сили тертя на направлення, паралельні і перпендикулярні вісі шляху, получимо:

	(3,13)
	(3.14)
	(3.15)
	(3.17)

Кути і ., які визначають сили тертя , знаходять з виразів

	(3.18)
	(3.19)
	(3.20)
	(3.21)

де - відстань між кругами катання коліс

- база візка

- відстань від полюса повороту до середини бази візка, знаходять з графіка

Бокове навантаження на пятник дорівнює сумі центробіжної сили вагона і тиску вітру на кузов

Нц=852,5*0,075=63,94кН

(3.21)

(3.22)

Звідси знаходимо

4. Розрахунок напрочність надресорної балки 4-х вісного вагону

Надресорна балка візка вантажного вагона підвергається дії зовнішніх навантажень у вертикальній та горизонтальній площинах.

У вертикальній площині на неї діють навантаження у вигляді статичної і динамічної, а також вертикальна, зумовлена дією бокових зусиль. Вказана група сил, яка прикладена до підп’ятника і направлена зверху вниз, за винятком вертикальної сили, зумовленої дією бокових сил, діє знизу верх і прикладена до ковзуна. Крім цього, на надресорну балку у вертикальній площині діє горизонтальна сила, прикладена до підп’ятника і рівна сумі центробіжної і вітрової сил, які приходяться на візок.

Надрисорна балка розраховується,як балка на двох опорах.Опорами в вертикальній площині являються ресорні комплекти.

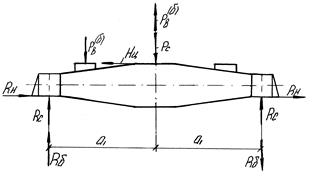

Рисунок(4.1)-дія сил на надресорну балку

;

(4.1)

де- вага брутто вагона, кН;
