Курсовая работа: Проектування вагона-хопера для перевезення зерна

-число однойменних ппараллельно навантажених деталей вагона, який розраховується;

852,5*0,34=290кН

Вертикальні складові від бокових сил врівноважуються реактивною опорою і складають :

Згинаючі моменти у перерізах

M_z 1= (4.2)

M_z 2= (4.3)

M_z 1 = 398*1,018=405кН*м

M_z 2 =(579+398)*(1,018-0,7)=304 кН*м

На надресорну балку візка у горизонтальній площині діє сила інерції , а у візках без поперечного зв язку діє також навантаження . Сила врівноважується реакціями . Сила врівноважується реакціями на лівому кінці балки - і , а на правому кінці силами і .

Рисунок (4.2)- Розрахункова схема сил, які діють у вертикальній площині на надресорну балку і епюра згинаючих моментів

Моменти від сил і

, (4.4)

де - зусилля ,яке передається на кожну боковину

- база візка

- відстань між лініями дії сил і

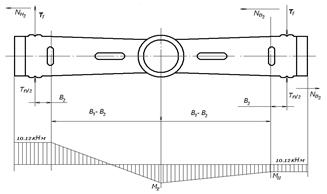

Рисунок 4 – Розрахункова схема сил, які діють у горизонтальній площині на надресорну балку і епюра згинаючих моментів.

Визначаемо дію сил

(4.5)

(4.6)

Знаходимо момент сил від і
