Курсовая работа: Программа вычисления значения и вывода графика определенного интеграла

В состав RAD Pack входит эксперт для преобразования ресурсов, изготовленных в Borland Pascal 7.0, в формы Delphi. Уже появились эксперты, облегчающие построение DLL и даже написание собственных экспертов

2. СТРУКТУРА ПРОГРАММЫ

2.1 Описание процесса разработки

Процесс разработки программного комплекса реализующего задачи поставленные в задании к курсовому проекту начинается с создания нового проекта в среде программирования Delphi.

Главная форма программы содержит компоненты, необходимые для реализации пользовательского интерфейса, а также для выполнения иных необходимых функций:

- PageControl – компонент предназначен для создания многостраничного диалога: на одной странице будет расположен диалог расчета интегралов, а на второй – диалог построения графиков.

- MainMenu – главное меню программы.

- SavePictureDialog – диалог предназначенный для сохранения графических файлов (в программе используется для сохранения графика).

С помощью компонента PageControl реализуется многостраничный диалог. Первая страница диалога содержит компоненты:

- Panel – компонент используется в декоративных целях

- Label - служит для отображения текста на экране;

- ComboBox – служит для выбора информации из списка (используется для выбора подынтегральной функции)

- Edit – используется в программе для ввода значений (в программе используется для ввода численных значений)

- Button - позволяет выполнить какие-либо действия при нажатии кнопки во время выполнения программы (в программе по нажатию кнопок происходит расчет интегралов).

Вторая страница диалога содержит компонент:

- Image – компонент используется для построения графика.

В программе необходимо реализовать следующие функции:

1. Реализация подынтегральных функций (реализовано в functions.dll).

2. Реализация функции разбора произвольно заданных математических функций (реализовано в модуле evalcomp.pas)

3. Реализация численных методов вычисления интегралов методами трапеций и Симпсона (реализовано в integrals.dll).

4. Реализация функции построения графика (реализовано в модуле Chart.pas).

5. Реализация функции сохранения графика в файл (реализовано в модуле Chart.pas).

6. Реализация вызовов API функций

Кроме того необходимо создать справочную систему помогающую пользователям в процессе работы с программой

2.2 Функциональная схема программного комплекса

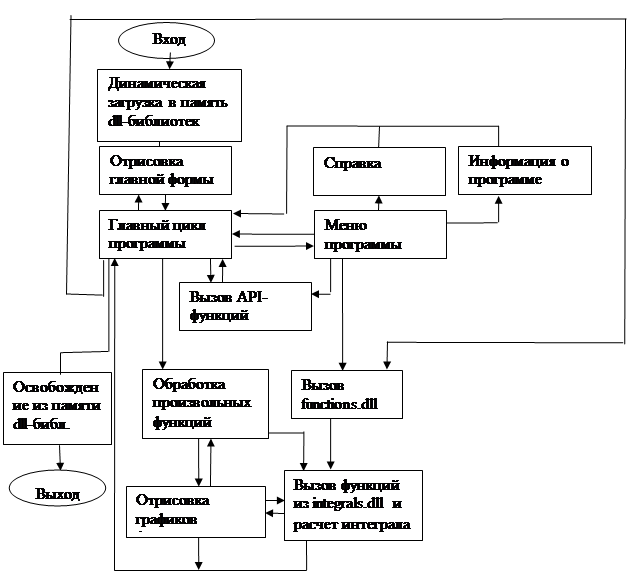

Укрупненная функциональная схема приложения изображена на рис. 2. Схема показывает взаимодействие основных элементов программы.

Рисунок 2 – Функциональная схема приложения

Стрелки на рисунке указывают взаимодействие элементов программы и операционной системы. В виде прямоугольников на схеме изображены элементы программы и ОС.
