Курсовая работа: Расчет давления подкрановых балок
Устойчивость стенки проверяем по формуле
Устойчивость стенки при действии максимальных напряжений обеспечена
 |
Проверка устойчивости крайнего отсека
Рис. К проверке устойчивости крайнего отсека
Изгибающие моменты
Поперечная сила
Определяем напряжения
Устойчивость стенки проверяем по формуле
Устойчивость стенки при действии максимальных напряжений обеспечена

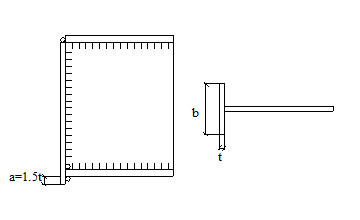

Расчёт опорного ребра
Для передачи опорного давления балки на колонну устанавливают торцевую диафрагму с фрезерованным торцом. Площадь строганного края опорного ребра определяют из условия смятия.
, где
Rр – расчётное сопротивление стали смятию.
 |
???. ??????? ?????
Конструктивно
Принимаем
Проверяем устойчивость опорной части относительно оси у
Момент инерции опорной части
Радиус инерции
Определяем
Проверяем устойчивость опорной части балки по формуле
устойчивость опорной части обеспечена.
Расчёт поясных швов
