Курсовая работа: Расчет электрической части станции ГРЭС 1800 МВт
4) выбор схемы распределительных устройств (РУ)
Исходя из норм технологического проектирования РУ 500 и 220 кВ выполняются открытыми (ОРУ)
На РУ высшего напряжения (500кВ) находится 8 присоединений, поэтому целесообразнее принять схему 3/2 выключателя на присоединение ("полуторная").
На РУ среднего напряжения (220кВ) находится 11 присоединений, поэтому целесообразнее по нормам технологического проектирования принять схему из двух систем шин с обходной .

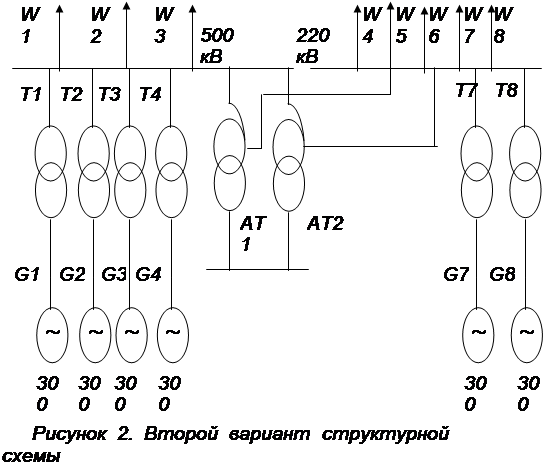

Второй вариант структурной схемы
1) выбор вида схемы блока Генератор – Трансформатор (ГТ)
Выбираем для всех блоков схему ГТ типа "моноблок" с генераторным выключателями.
2) выбор связи между Распределительными Устройствами (РУ) различных напряжений
Между РУ 500 и 220 кВ выбираем автотрансформаторную связь (в соответствии с нормами технологического проектирования).
3) распределение блоков между РУ разных напряжений
На стороне высшего напряжения (ВН – 500 кВ) – 4 блока по 300 МВт.
На стороне среднего напряжения (СН – 220 кВ) – 2 блока по 300 МВт.
4) выбор схемы распределительных устройств (РУ)
Исходя из норм технологического проектирования РУ 500 и 220 кВ выполняются открытыми (ОРУ)
На РУ высшего напряжения (500кВ) находится 9 присоединений, поэтому целесообразнее принять схему 3/2 выключателя на присоединение ("полуторная").
На РУ среднего напряжения (220кВ) находится 10 присоединений, поэтому целесообразно по нормам технологического проектирования принять схему из двух систем шин с обходной .
Так как на данной станции предполагается установка блоков одинаковой мощности, то существенных различий между двумя вариантами не будет.
2.4 ВЫБОР ТРАНСФОРМАТОРОВ ДЛЯ ДВУХ ВАРИАНТОВ
Так как блоки в вариантах однотипны, то выбираемые в вариантах трансформаторы будут одинаковы.
2.4.1 Выбор блочных трансформаторов
из условия Sрасч бл. тр. ≤ Sном выбираем блочные трансформаторы.
Таблица 2. Параметры блочных трансформаторов
| Тип трансформатора | Sном , МВА | Uобм , кВ | Pхх , кВт | PК , кВт | Uк , % | Цена, тыс. руб. | ||||||
| ВН | СН | НН | С-Н | В-Н | В-С | В-С | В-Н | С-Н | ||||
| ТДЦ – 400.000/220 – 20 | 400 | 242 | - | 20 | 330 | - | 880 | - | - | 11 | - | |
| ТДЦ – 400.000/500 – 20 | 400 | 525 | - | 20 | 315 | - | 790 | - | - | 13 | - | |
[Л2, с. 132, Т. 3.3.]
2.4.2 Выбор трансформаторов связи (ТС)
1) режим максимальных нагрузок:
I вариант
