где 11 495=114,95 В

4.7. Для катодного дросселя с индуктивностью L=19,276 мкГн выберем провод исходя из протекающего через него тока

6,12 мм (4.7)

Применим провод марки ПБД с диаметром в изоляции 5,2 мм

4.8. Выберем каркас диаметром D=0,06 м и с длиной

0,06=0,24 м (4.8)

4.9. Рассчитаем количество витков

0,24/5,2=40 витков (4.9)

4.10. Определим шаг намотки

6,14 мм (4.10)

4.11. Затем определим напряжение между соседними витками при сплошной намотке

114,95/40=6,14 В (4.11)

4.12. Для блокировочного дросселя выберем провод

1,02 мм (4.12)

марки ПЭЛШО с диаметром в изоляции 1,2 мм

4.13. Выберем каркас диаметром D=0,02 м и с длиной

0,02=0,08 м (4.13)

4.14. Рассчитаем количество витков

0,08/1,2=34 витков (4.14)

4.15. Определим шаг намотки

2,42 мм (4.15)

4.16. Затем определим напряжение между соседними витками при сплошной намотке

114,95/34=3,38 В (4.16)

4.17. Длина провода, которым ведется намотка дросселя, должна соответствовать условию:

25=7,5 м (4.17)

6. Расчет выходной колебательной системы передатчика

5.1. Выходная колебательная система ВКС передатчика должна трансформировать сопротивление нагрузки каскада (входное сопротивление антенны или фидера), имеющего в общем случае комплексный характер, в активное сопротивление анодной нагрузки лампы

0,958/4,132=2 967 Ом (5.1)

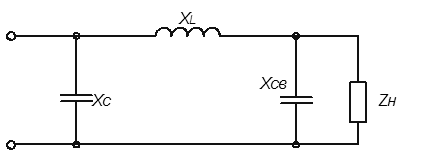

В качестве простейшей ВКС принимают одноконтурную схему с нагрузкой подключаемой параллельно с емкостным сопротивлением X_СВ , которое связывает нагрузку с контуром
