Курсовая работа: Расчет и анализ фильтров лестничной структуры

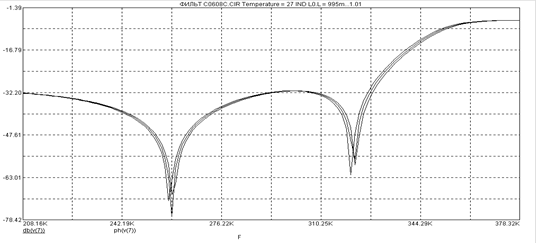

Изменяя индуктивности в интервале ±dL=0,5%, получим:

Заключение

В результате проведенного анализа можно сделать вывод, что полученная нами схема ФВЧ сохраняет необходимые свойства (гарантированное затухание в полосе подавления (А=25 дБ)) при неизменных параметрах (индуктивностей и емкостей) схемы и в пределах их разброса на ± 0.5%. При данном изменении параметров незначительно меняются значения затухания при некоторых частотах и происходят несущественные сдвиги по частоте. В итоге работы были приобретены навыки и умения в расчете и анализе фильтров лестничной структуры, а так же знакомство с программой Micro-Cap Evaluation 6.0, позволяющая легко производить подобный анализ.

Список использованной литературы

1. Зааль Р. Справочник по расчету фильтров: Пер. с нем. - М.: Радио и связь, 1983. -752с., ил.

2. Ханзел Г.Е. Справочник по расчету фильтров. США, 1969. Пер. с англ., под ред. А.Е. Знаменского. М., "Сов. радио", 1974.

3. Медичка по Micro-Cap Evaluation 6.0.

Все измерения, в том числе и выбор порядка фильтра, производились по: Зааль Р. Справочник по расчету фильтров: Пер. с нем. – М.: Радио и связь, 1983. –752с.,ил. Диаграмма для оценки порядка эллиптических фильтров нижних частот – стр.25.

Параметры нормированного ФНЧ прототипа взяты из таблицы С0608с на стр. 259.
