Курсовая работа: Расчет механизма подъема мостового крана

где L_h - ресурс подшипника L_h =1000 (табл. 4).

Таблица 4

Ресурс деталей грузоподъемных машин

Режим работы	Срок службы, годы (час)
	подшипников качения	зубчатых передач	валов
Легкий	10 (1000)	10 (1500)	25 (2500)
Средний	5 (3500)	10 (7000)	15 (10000)
Тяжелый	3 (5000)	10 (16000)	10 (16000)
Весьма тяжелый	3 (10000)	10 (32000)	10 (32000)

n – частота вращения подвижного блока крюковой подвески

n =

L = млн. об.

L₁ = 0,4L=0,4^. 1,32=0,528 млн. об

L₂ = L₃ =0,3L=0,3^. 1,32=0,346 млн. об.

P==13390 Н

Динамическая грузоподъемность

C=L^{1/ α} Р,

α = 3для шарикоподшипников (3,33 для роликовых).

С= 1,32^1/3. 13390=14690 Н

Для данного диаметра цапфы d=60 мм по динамической грузоподъемности выбираем шариковый подшипник радиальный однорядный легкой серии №212 ГОСТ 8338 d= 60 мм, D=110 мм, В=22 мм, С= 41100 Н.

4. Расчет узла барабана

4.1 Определение конструктивных размеров барабана

Принимаем барабан диаметром D=400 мм.

Расчетный диметр барабана D_б =413,5 мм.

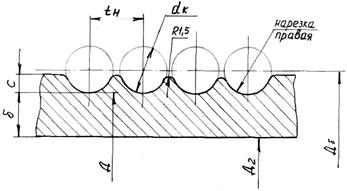

Рис.6 Профиль канавок барабана

Длина каната, наматываемого на одну половину барабана,

L_k =HU=8,0^. 2=16 м

Число витков нарезки на одной половине барабана

z=

Длина нарезки на одной половине барабана

l_н =z.t_н

где t_н – шаг нарезки барабана, мм (приложение IX).

l_н =14^. 16=224 мм

Полная длина барабана

L_б = 2_Г,
