Курсовая работа: Расчет ребристой плиты и фундамента стаканного типа

5300

5546

Нагрузка на 1 м плиты составит

q = 5546 Н/м² 1,5 м = 8319 Н/м

Определяем действующие усилия в элементе:

М_мах = = = 50518 Н*м = 50,518 кН*м

Q_max = = = 28992 Н = 28,992 кН

М_гр = R_b * b^| f * h^| f* (h_o – 0,5h^| f) = 11,5 * 10² * 149 * 3 (25 – 0,5 * 3) = 121 кН*м

h_o = h – a = 30 – 5 = 25 см

М = 51 кН*м < М_гр = 121 кН*м – I расчетный случай x ≤ h^| f

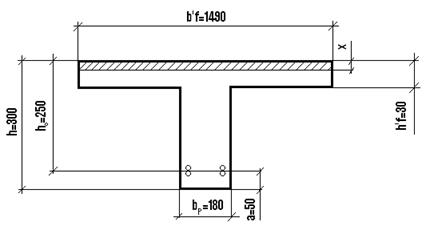

Рис. 6

Определяем характеристики бетона

А_о = 0,047

Из [1] табл. 3.1 η = 0,975

А_s = = 5,7 см²

Из [1] табл. 2 стр. 431 принимаем 2 Ø14 АIII и 2 Ø16 АIII по одной каждого диаметра в каждом ребре. А_s = 7,1 см²

μ% = 100% = = 1,6%

Расчет прочности наклонных сечений

Q ≤ К₁ *R_bt *b*h_o = 0,6 * 0,9 * 10² * 18 * 25 = 24300 Н

Q_мах = 28992 Н < Q = 24300 Н

Условие выполняется, следовательно расчет продольного ребра на перпендикулярную силу не требуется и элемент армируем конструктивно.

Принимаем поперечную арматуру Ø4 А-I, шаг поперечных стержней

S₁ = h/2 = 300/2 = 150 мм принимаем S₁ = 115 мм.

S₂ = ¾ h = ¾ *30= 23 < [30] принимаем S₂ = 230 мм.

Расчет эпюры материалов

М= 50,1 кН*м 2Ø14 АІІІ, 2Ø16 АІІІ А_s = 7,1 см²

М_сеч = 0,85 * h_o * R_s * A_s = 0,85 * 25 * 365 * 10² * 7,1 = 55,1 кН*м

М = 50,1 кН*м < М_сеч = 55,1 кН*м
