Курсовая работа: Расчет ребристой плиты и фундамента стаканного типа
Глубина стакана
hст = hзал + 5 см = 65 см
Высота фундамета
hф = hст + 20 см = 85 см
90 см
Рабочая высота фундамента
hо = hф – а = 90 – 5 = 85 см
Определяем площадь подошвы фундамента по усилиям
Аф = =
= 4,4 м2
аф = bф = =
= 2,11 м
Принимаем аф = bф = 2,2 м, тогда Аф = 2,22 = 4,84м2

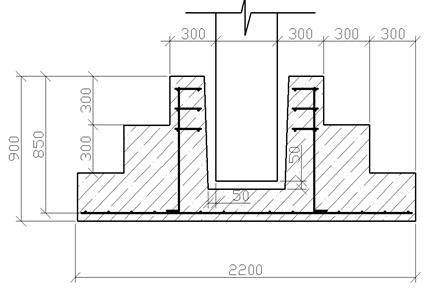

Рис. 7
Определяем среднее давление на грунт основания по подошве фундамента с учетом собственного веса фундамента.
Ргр =
+ ρ * Нф =
+ 20 * 1,7 = 232 кН/м = 0,232 мПа
Ргр = 0,232 мПа < Rгр = 0,25 мПа
2.4 Расчет рабочей арматуры фундамента
Изгибающие моменты в фундаменте возникают по всем граням тела фундамента.
μ1 = =
= 23 кН*м
μ2 = =
= 92 кН*м
μ3 = =
= 207 кН*м
Аs1 =
=
= 2,87 см2
Аs1 = =
= 5 см2
Аs1 = =
= 7,4 см2
Принимаем шаг рабочих стержней в фундаменте равный 150 мм.
Определяем количество необходимых стержней.
n = =
+ 1 = 15 стержней
Из [1] стр. 431 принимаем 15 Ø10 А – III As = 11,8 см2
