Курсовая работа: Разработка цифрового таймера

В настоящее время всё более широко применяются в качестве базового элемента устройств формирования и преобразования импульсов так называемые таймеры, непосредственно предназначенные для формирования стабильных временных интервалов. Схемы интегральных таймеров обычно содержат помимо элементов времязадающего моста и ряд других – триггеры, формирователи, ключи и другие, позволяющие реализовать на основе таймера различные импульсные устройства.

При необходимости цифровой таймер можно использовать не только для подачи звукового сигнала в определённое время, но и для включения или выключения какой-нибудь внешней нагрузки, например осветительной лампы, телевизора, радиоприёмника, магнитофона.

Общая часть и выбор триггера

Асинхронный десятичный счётчик .

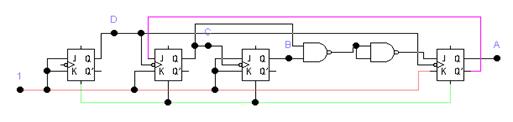

Так как десятичный счётчик имеет десять состояний, то для его реализации необходимо четыре триггера. На рисунке 3. показана схема счётчика, а на рисунке 4. – его временные диаграммы.

Рис. 3.

Первоначально все триггеры установлены в состояние 0.Счёт осуществляется в соответствии с нормальной двоичной последовательностью чисел, включая число 8. В момент появления отрицательного фронта десятого тактового импульса первый триггер перебрасывается из состояния 1 в состояние 0. Поскольку сигнал с выхода триггера Т1 является тактовым для триггера Т2, то его изменение должно привести к переходу триггера Т2 в состояние 1. Однако этого не происходит по следующей причине. В момент входной сигнал J2 триггера Т2 равен D'=0 и, следовательно, триггер Т2 остаётся в состоянии сброса. В этот же момент в состоянии сброса необходимо установить и триггер Т4. Так как J4=BC=0 и K4=1, то когда в момент окончания импульса S9 триггер Т1 осуществляет переход 1®0, триггер Т4 устанавливается в состояние Т4=0. Теперь все триггеры установлены в нулевое состояние и готовы для приёма первого импульса и начала следующего цикла. Десятичный счётчик является так же схемой, производящей деление на10, поскольку в ответ на каждые десять импульсов, подаваемых на вход триггера Т1, на выходе триггера Т4 появляется один импульс.

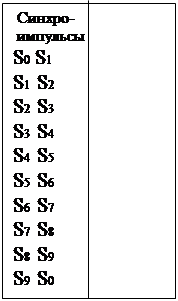

Состояния счётчика

Xвх

Q 1

Q 2

Q 3

Q 4

0

0

0

0

0

1

1

0

0

0

1

0

1

0

0

1

1

1
