Курсовая работа: Реактивні двигуни

Число Ціолковського у відомих ракетах (наприклад V- 2) дорівнює 0,3. Маючи у виді можливості їхнього конструктивного удосконалення, приймемо мінімально можливу величину µ дорівнює 0,1. Тоді одержимо максимальну швидкість польоту ракети

v=2,51n (1/0.1) =5,75 км/сек

що навіть без обліку аеродинамічного опору і сили земного тяжіння істотно менше першої космічної швидкості. Де ж вихід з цього положення? Він був зазначений також Ціолковським і складається в застосуванні складених ракет, що використовуються в даний час для запуску штучних супутників Землі і космічних ракет. Ідея складених ракет полягає в тому, щоб у міру вигоряння визначеної частини палива скидати порожні паливні баки і відповідну частину конструкції ракети. Це звільняє ракету від «мертвого вантажу» і полегшує її подальше прискорення.

Для багатоступеневих ракет з числом ступеней nформула Ціолковського має вигляд

v = W ln (1/μ^п ) = W ln (1/μ)

тобто кінцева швидкість ракети зростає пропорційно числу ступеней. При тих же даних швидкість триступеневої ракети виявиться втроє більше швидкості одноступеневої і дорівнює - р 1 v=2,5 3ln - =17,25 км/сек. З урахуванням аеродинамічного опору і сили земного тяжіння кінцева швидкість цієї ракети буде дорівнює приблизно 15 км/сек, тобто перевищить другу космічну швидкість. Таким чином, застосування багатоступеневих ракет є чудовим способом проникнення людини в космос. Зрозуміло, що створення таких ракет і вивід їх на орбіту є складною технічною задачею, що по плечу лише країнам з дуже високим рівнем розвитку науки і промисловості, у тому числі в області радіотехніки, телекерування, обчислювальної техніки, металургії, хімії, напівпровідникової техніки, теплотехніки, автоматики, радіофізики. Однак і при цих умовах надмірне збільшення числа ступіней і зменшення числа Ціолковського практично неможливо.

Який же шлях подальшого збільшення швидкості ракети?

Очевидно, треба збільшувати швидкість витікання реактивного струменя. Але як це зробити ?

Перш ніж відповісти на це питання, розглянемо сучасні реактивні двигуни.

3. Повітряно-реактивні двигуни: принцип роботи

Розвиток реактивної авіації виявилося можливим завдяки створенню могутніх газотурбінних двигунів.

Сучасний авіаційний газотурбінний двигун в основному складається з вхідного прибудую, осьового компресора, камери згоряння, газової турбіни, форсажної камери і реактивного сопла (рис. 3).

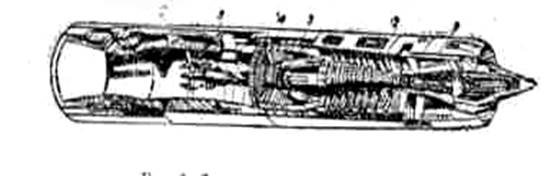

Рис. 3 - Схема газотурбінного двигуна: 1 - вхідний пристрій; 2 - компресор; 8 - камера згоряння; 4 - газова турбіна; 5 - форсажна камера; 6 - реактивне сопло

Повітря засмоктується у вхідний пристрій, де швидкість його руху перетворюється в тиск. Дальше це повітря надходить в багатоступінчастий осьовий компресор, що приводитися в обертання газовою турбіною. У компресорі він поступово стискується і потім надходить в камеру згоряння. Вона звичайно являє собою циліндр, усередині якого розташовані жарові труби, постачені свічами і форсунками. Форсунки розпорошують пальне (авіаційний гас) у повітряному потоці, а електричні свічі запалюють суміш, що утворилася. Згодом свічі виключаються, тому що подальше запалювання суміші викликається високою температурою газів усередині жарової труби.

Рух повітря в камері протікає в такий спосіб. У жарову трубу, де відбувається процес горіння при температурах порядку 2000 - 2200⁰ , спочатку надходить лише менша частина повітря. Велика частина повітря обтікає жарові сурми зовні, охолоджуючи їхні гарячі стінки, що необхідно робити, незважаючи на те, що ці труби виготовляються з високолегованих сталей. Дальше це повітря через велике число отворів також надход?
