Курсовая работа: Розрахунок номіналів компонентів електронних схем

Рис. 1.2 Сімейство вхідних характеристик транзистора МП39 схеми з ЗБ (В - обрана робоча точка).

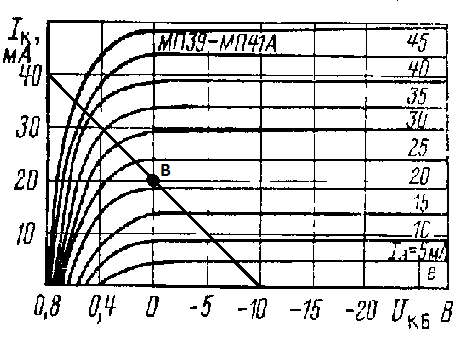

Рис. 1.3 Сімейство вихідних характеристик транзистора МП39 схеми з ЗБ (В- обрана робоча точка).

При заданих Е₁ =-10 В і Е₂ =-1 В маємо U_кб ^A =0 В, I_к ^A = 20 мА, I_э ^A = 20 мА,

I_б ^A = I_к ^A +I_э ^A =40 мА , U_эб ^A =0.32 В.

Опір резисторів забезпечуючих початкове зміщення фіксованим струмом бази :

Ємність розподільчих конденсаторів С₁ , С₂

2. Активні RC–фільтри нижніх частот

2.1 Початкові дані

Частота зрізу .

Схеми фільтрів наведені на рис. 2.1

2.2 Методика розрахунку

Параметри компонентів схеми для фільтрів нижніх частот 1–го порядку

, обираємо ;

, ;

а		б

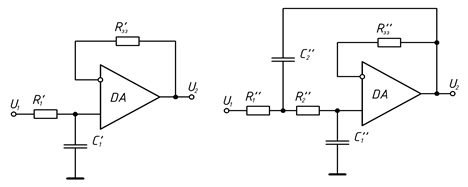

Рис. 2.1. Схеми фільтрів нижніх частот: а – першого порядку; б – другого порядку.

.

Для фільтрів нижніх частот 2–го порядку

, обираємо ;

, ;

, ;

;, .

В якості операційного підсилювача можна взяти модель К140УД6.

2.3 Кінцеві схеми з вказаними номіналами елементів

Схеми фільтрів першого та другого порядків наведені на рис. 2.2.

3. RC–генератори
