Курсовая работа: Сетевое планирование и управление в менеджменте 3

Для всех остальных событий

Т_pi = max {Т_pc' .+ t_c'i } или (2)

, (2,а)

где max – максимум берется по всем работам (ij) одного из предшествующих путей событию i (рис. 1);

с' – индекс события (вместо i) в формуле (2), предшествующего событию i, для которого определяется Т_pi .

с – индекс события I в формуле (2,а), для которого определяется Т_pi .

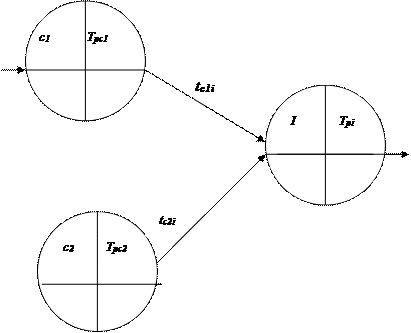

Рис.1 Схема расчета раннего срока наступления события i по формулам (2) и (2,а)

Поздний срок наступления события T_пi – это такое время наступления события i , превышение которого вызовет аналогичную задержку наступления завершающего события сети. Поздний срок наступления любого события равен разности между продолжительностью критического пути и наибольшей из продолжительности путей, следующих за событием i. Поздние сроки свершения событий рассчитываются от текущего к завершающему событию. Для завершающего события , для всех остальных событий (рис. 2).

или (3)

, (3,а)

где - продолжительность критического пути;

с – текущее значение события i , для которого определяется поздний срок наступления события;

k – завершающее событие;

j – событие, последующее за событием i.

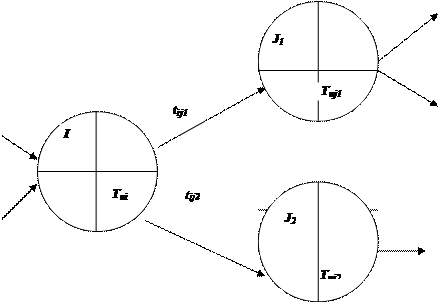

Рис.2 Расчет позднего срока T_ni наступления события i по формулам (3) и (3,а)

Резерв времени наступления события R_i – это такой промежуток времени, на который может быть отсрочено наступление события i без нарушения сроков завершения проекта в целом. Начальные и конечные события критических работ имеют нулевые резервы событий.

(4)

Рассчитанные численные значения временных параметров событий допустимо записывать прямо в вершине сетевого графика (рис. 3).

Рис.3 Отображение временных параметров событий в вершинах сетевого графика

Системные характеристики работ

R_ij – полный резерв работы показывает, на какое время может быть увеличена продолжительность t_ij отдельной работыij , чтобы при этом - длина максимального из путей, проходящих через эту работу не превысила бы длины критического пути;

, (5)

- свободный резерв времени работы ij – это та часть полного резерва, которая сохраняется у нее при условии, что конечное событие работы совершится в самый ранний срок, т.е. это резерв времени только данной работы, позволяющий увеличить ее продолжительность, не вызвав изменений ранних сроков совершения начального и конечного события остальных работ:

; (6)

Свободный резерв времени используются как вспомогательный параметр при необходимости более детального анализа конкретных ситуаций, возникающих в ходе выполнения работ;

- частный резерв времени работы ij – это максимальный запас времени, на который можно задержать начало работы или (если она началась в ранний срок) увеличить ее продолжительность, не изменяя ранних сроков начала последующих работ:

; (7)

- независимый резерв времени работы ij – это запас времени, при котором все предшествующие работы заканчиваются в поздний срок, а все последующие – начинаются в ранние сроки. Использование этого резерва не влияет на величину резервов времени других работ:

; (8)

Работы, лежащие на критическом пути, резервов времени не имеют;
