Курсовая работа: Шероховатость поверхности и её изображение на чертежах

Теоретические и прикладные науки, со всеми их ответвлениями, обеспечивают выполнение возникающих конструкционных и технологических задач и создают базу для решения технических и организационных проблем производства.

На схеме (см.рис.2) показан переход от состояния производства соответствующему началу разработки проекта до его практического воплощения в материале (приборы ,машины, устройства и т.д.).

2.Конструкторская подготовка производства.

На этапе проектирования « Конструкция» представляет собой комплект графических и текстовых материалов: чертежей , схем , расчётно-пояснительных записок и т.п., описывающих будущую конструкцию изделия и предполагаемый научно-технический и экономический эффект

Задачей «Технологии» является материализация поставленной «Конструкцией» технического решения в виде готовых к использованию машин ,приборов, устройств и т.д. На этапе производства (изготовления) «Конструкция» выступает уже в виде готовых изделий. На схеме (см рис.2) показан переход от состояния производства Соответствующему началу разработки проекта до его практического воплощения в материале (приборы, машины....).

Рис.2

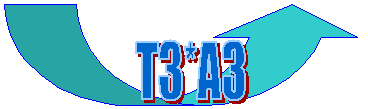

Схема производственного цикла.

(Т - время; А - физические затраты человека )

Анализ произведения (Т х А) позволяет сделать вывод ,что определяющим условием достижения оптимального их значения является квалификация специалистов .занятых в производстве от постановки задачи до её воплощения в материале

В силу обстоятельств «Конструкциям «Технология» (рис. 1) не могут быть независимыми друг от друга. Их связь обусловлена рядом объективных закономерностей. Производственный процесс включает в себя не только процессы непосредственно связанные с разработкой конструкторской и технологической документации а так же изготовление деталей и сборке из них изделий но и все вспомогательные операции, например: подготовка производства;

транспортировка; контроль и хранение материалов; ремонт оборудования; изготовление технологической оснастки и др.

Этап проектирования является важной и ответственной задачей в общем процессе

производства.

2.1 Чертёж - как основной документ производства и предъявляемые к нему требования. Общие требования по выполнению чертежей.

Чертёж детали - документ, содержащий изображение детали и другие данные, необходимые для её изготовления и контроля.

Изготовление составных частей , входящих в изделие не может осуществляться ранее того времени когда будут разработаны соответствующие конструкторские документы на них (чертежи , схемы и т.д.). Последние должно быть выполнимо в полном соответствии с требованиями ЕСКД. В решении данной задачи весьма важное значение имеют квалификация и опыт исполнителя. Чертёж должен удовлетворять основным требованиям, а именно:

а) быть наглядным, т.е. давать полную информацию о форме и размерах изображаемого предмета;

б) быть простым, т. е. применяемые для его выполнения методы должны быть достаточно простыми и давать однозначное описание ;

в) быть точным, т. е. используемые графические операции должны быть простыми и должны давать точное решение;

г) быть обратимым, т.е. обеспечивать однозначный переход от графической модели к натуре и обратно.

Основные требования по выполнению чертежей деталей; сборочных, габаритных и монтажных чертежей, установлены стандартом ЕСКД. ГОСТ 2.109-73. « Основные требования к чертежам ».

Из выше перечисленного, нас будет интересовать шероховатость поверхности, как геометрическое состояние, зависящее от вида обработки детали и применённых к ней эксплуатационных требований.

3.Качество поверхности и её влияние на эксплуатационные характеристики детали.

Шероховатость поверхности является одной из основных геометрических характеристик качества поверхности деталей и оказывает влияние на эксплуатационные показатели. В условиях эксплуатации машины или прибора, внешним воздействиям, в пер­вую очередь, подвергаются поверхности их деталей. Износ трущихся поверхностей, зарождение трещин усталости, смятие, коррозионное и эрозионное разрушения, разрушение в результате кавитации и др. — это процессы, протекающие на поверх­ности деталей и в некотором прилегающем к поверхности слое. Естественно, что придание поверхностям деталей специальных свойств, способствует существенному повышению показателей качества машин в целом и в первую очередь показателей надежности.

Качество поверхности является одним из важнейших факторов, обеспечивающих высокие эксплуатационные свойства деталей машин и приборов и обусловливается свойствами металла и методами обработки: механической, электрофизической, электрохимической, термической и т. д. В процессе механической обработки (резание лезвийным инстру­ментом, шлифование, полирование и др.) поверхностный слой деформируется под действием нагрузок и температуры, а также загрязняется примесями (частицы абразива, кислород) и другими инородными включениями.

Геометрические характеристики качества поверхности показаны на рис.3 в порядке уменьшения их абсолютных величин: отклонения формы (макрогеометрия); волнистость; шероховатость (микрогеометрия); субмикрошероховатость. В отдельных случаях волнистость может быть больше погрешности формы, а шероховатость больше волнистости. Волнистость занимает промежуточное положение между шероховатостью и погрешностями формы поверхности. Критерием дляих разграничения служит отношение шага S к высоте неровностей R.
