- колебание виляния (угловое вокруг оси );

- колебание галопирования (угловые вокруг оси ).

Уравнения колебаний вагона

Уравнения колебаний вагона в общем случае запишутся из уравнений равновесия реакций в центрально-координатных связях кузова:

(3.3)

Для сил инерции и сил упругости с линейными характеристиками значения реакций будем записывать через коэффициенты от единичных воздействий:

(3.4)

где - коэффициенты реакций сил инерции и упругости от единичных возмущений: .

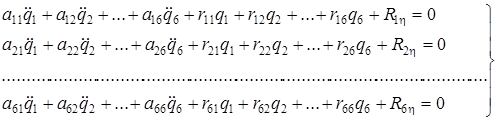

Уравнения колебаний (3.3) в этом случае можно представить в развернутой записи как систему уравнений вида:

(3.5)

3.4 Структура физико-математической модели динамической системы и ее топологическая модель

По видам нагрузок и подконструкций расчетную модель вагона представим в виде отдельных подсистем – блок-моделей.

В общем случае основными подсистемами расчетной модели являются:

1. Топологическая модель;

2. Инерционная модель;

3. Виброзащитная модель;

4. Диссипативная модель вязкого трения;

5. Диссипативная модель сухого трения;

6. Модель возмущающих нагрузок;

7. Гравитационная модель сил тяжести.

Частную топологическую модель представляем в виде невесомых подконструкций, с соответствующими размерами и связями между ними, массами, силовыми устройствами, центрально-координатными узлами.

Топологическая модель подразделяется на отдельные подсистемы, работающие с заданным видом нагрузок блок-моделей.

Топологическими характеристиками динамической системы являются:

· общие размеры динамической системы;

· геометрические размеры отдельных элементов, узлов, частей, единиц подвижного состава;

· положение центров масс и координатных осей подконструкций.

В качестве частей конструкции в физических моделях выступают: кузов вагона, рамы тележек, колесные пары, рессорные комплекты, подрессоренные грузы и т.п.

В расчетных моделях узлы подконструкций в зависимости от вида их нагрузок будем в дальнейшем называть инерционными, виброзащитными, диссипативными и так далее.

4 Инерционно-топологическая модель вагона

4.1 Характеристика инерционно-топологической подсистемы

Для определения характеристик инерции разбиваем кузов на узлы инерции: раму, торцевые и боковые стены, крышу, надрессорные балки, груз и указываем размеры частей на схеме (рис 4.1)

Считаем в инерционных элементах (частях кузова) массы распределенными равномерно по их объемам.
