Курсовая работа: Строительство промышленного пятиэтажного здания

а) установка бурового станка на ось скважины с последующим бурением скважины (1) в пределах асфальтобетонного покрытия буровой коронки, а ниже шнеком диаметром 600 мм до несущего слоя (ИГЭ-3) и заглублением в него не более, чем на 10 - 15 см. При этом верхний асфальтобетонный слой выполняет роль кондуктора.

Бурение скважин и устройство буронабивных свай производят, как правило, через одну с возвращением на пропущенные скважины после окончания схватывания бетонной смеси в выполненных сваях, но не ранее чем через 24 часа или набора прочности бетоном не менее 25 % от проектной;

Основные данные по бурению скважин заносят в соответствующие графы «Журнала изготовления буронабивных свай с уширенным основанием из щебня».

б) установка в скважину (1) обсадной трубы (2) диаметром 600 мм длиной 6 м с частичным задавливанием ее в несущий слой грунта (ИГЭ-3) с последующей откачкой воды из скважины насосом типа «Гном» и частичной зачисткой забоя желонкой, после чего в скважину отсыпается порция сухой бетонной смеси (3) на высоту 35 - 40 см объемом 0,025 - 0,035 м³ ;

в) подъем обсадной трубы (2) на высоту 20 - 35 см и втрамбовывание трамбующим снарядом (4) сухой бетонной смеси в забой скважины до уровня первоначальной глубины скважины, в результате чего в нижней части скважины создается маловодопроницаемая бетонная пробка-уширение (5) и уплотненная зона (6), практически полностью исключающие в последующем приток воды в скважину (1);

г) послойные отсыпка при поднятой трамбовке щебня и втрамбовывание его в дно скважины (1) трамбовкой (4) до состояния «отказа». Объем каждой порции отсыпаемого щебня составляет 0,020 - 0,025 м³ , т.е. на высоту 30 - 35 см. Для создания уширения (5) используется щебень крупностью 20 - 40 мм и прочностью не менее 30 МПа. За состояние «отказа» принимают понижение уплотняемой поверхности равным 0,8 - 1 см за 1 удар трамбовки. В результате втрамбовывания 3 - 4 порций вначале сухой бетонной смеси, а затем щебня в нижней части скважины создается уширенное основание (5) свай диаметром до 0,75 м и высотой до 0,50 м, а также уплотненная зона (6).

В процессе отсыпки и втрамбовывания щебня замеряются, вычисляются и заносятся в «Журнал …» основные параметры, указанные в соответствующих графах. Эти параметры определяются следующим образом: высота сбрасывания трамбовки по меткам, наносимым на трос с точностью ±10 см; полная величина понижения щебня по разности между данными граф 15 и 11; количество ударов (графа 14) непосредственным их подсчетом; величина «отказа» S_а (графа 17) как средняя величина понижения поверхности щебня на последних 5 ударах трамбовки.

В том случае, если 1-я порция щебня полностью втрамбована в грунт, то необходимо приступить к втрамбовыванию 2-й порции щебня до состояния «отказа».

д) установка в скважину (1) внутри обсадной трубы (2) арматурного каркаса (7) с его частичным задавливанием в уширение (5) и заливка в скважину через воронку (8) литого бетона (9) с осадкой конуса 18 - 20 см класса В15 путем свободного его сброса на проектную высоту.

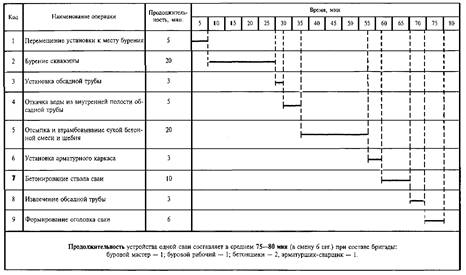

ГРАФИК ПРОИЗВОДСТВА РАБОТ ПРИ УСТРОЙСТВЕ БУРОВОЙСВАИ ДИАМЕТРОМ 600 мм СТАНКОМ ПБУ

Час	1 фундамент			2 фундамент				3 фундамент				4 фундамент
1	2	3	4	1	2	3	4	1	2	3	4	1	2	3	4
1	О	О	О	О
2	АГ	АГ	АГ	АГ
3	АВ	АВ	АВ	АВ
4	О	О	О	О
5	О	О	О	О
6	О	О	О	О

О -опалубка;

АГ- арматура горизонтальная;

АВ - арматура вертикальная.

Монтаж арматуры осуществляется с автомобильного транспорта, который загружается на складе арматуры, располагающийся в зоне складирования

?????? ???????????? ????? ??? ?????????? ??????? ???? ????????? 600 ?? ??????? ??? (???.1)

Технология и организация железобетонных работ

Предусмотрена установка инвентарной деревянной опалубки. Монтаж начинают с установки монтажных уголков и угловых щитов. Щиты крепят к нижним схваткам натяжными струбцинами, а между собой скобами. После выверки опалубку закрепляют. Затем на щиты опалубки подколонника навешивают схватки второго яруса. Для крепления схваток используют флажки. Схватки болтами присоединяют к угловым элементам щитов. К опалубке крепят рабочие площадки.

Состав работ при опалубочных работах:

1.

1. Проверка разметки по осям и отметкам;

2. Установка щитов

3. Установка креплений опалубки схватками

4. Выверка установленной опалубки

1- прижимная доска

2- распорка

Технология и организация арматурных работ

Состав работ при установке арматурных сеток установкой УРБ-ЗАМ

- подноска и укладка бетонных прокладок с закреплением;

- установка сеток в опалубку;

- выверка устанавливаемых сеток;
