Курсовая работа: Техническое обслуживание

к) режим автоответа с автоматическим переключением факс/автоответчик.

5) электрические характеристики:

а) электропитание: универсальный блок питания (внешний) Требования к электропитанию - входное напряжение: от 100 до 240 В переменного тока (± 10%), 50/60 Гц (± 3 Гц). Выходное напряжение: 32 В постоянного тока при токе 2000 мA;

в) Энергопотребление: 30 Вт при печати.

1.2 Наименование узлов аппарата и органов управления

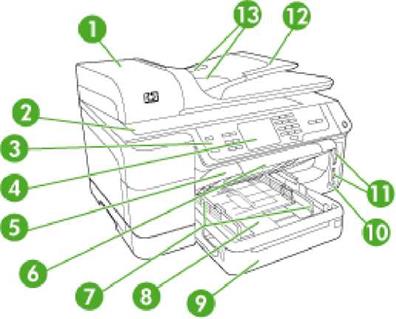

Узлы и органы управления Officejet Pro 8500 показаны на рисунке 1.

1 - устройство автоматической подачи документов (АПД)

2 - стекло экспонирования сканера

3 - панель управления

4 - дисплей

5 - выходной лоток

6 - удлинитель выходного лотка

7 - ограничители ширины

8 - лоток 1

9 - лоток 2

10 - передний порт универсальной последовательной шины (USB)

11 - гнезда для карт памяти

12 - устройство подачи документов

13 - ограничители ширины

Рисунок 1 – Органы управления (вид спереди)

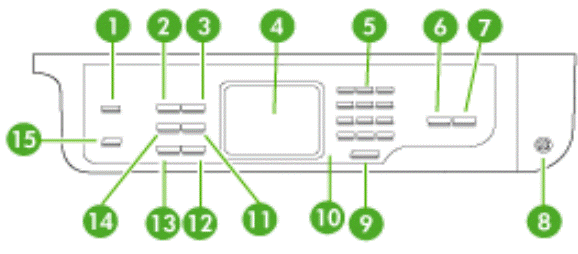

Схема размещения и назначение элементов на панели управления показаны на рисунке 2.

Рисунок 2 – Панель управления

В последующих разделах приведено описание размещенных на панели управления кнопок, индикаторов и дисплеев.

Краткая справка о функциях расположенные на панели управления кнопок и индикаторов:

1) прямое формирование файлов;

2) разрешение: настройка разрешения передаваемого факса. Блок ненужных факсов: открытие меню Настройка параметров блокировки ненужных факсов для управления запросами на пересылку нежелательных факсов. Для работы с этой функцией необходимо использовать службу определения номера;

3) автоответчик индикатор и кнопка: Если эта кнопка горит, то аппарат автоматически отвечает на входящие телефонные вызовы. Если она не горит, то аппарат не отвечает ни на какие обращения о приеме факсов;

4) дисплей: просмотр меню и сообщений;

5) клавиатура. Ввод значений;

6) запуск копирования, Ч/Б: запуск черно-белого копирования;

7) запуск копирования, Цвет: запуск цветного копирования;
