Курсовая работа: Техническое обслуживание

9) отмена: прекращение выполнения задания, выход из меню или выход из настройки параметров;

10) сигнальный индикатор: если сигнальный индикатор мигает, это означает, что произошел сбой, требующий внимания пользователя;

11) быстрый набор: Выбор номера быстрого набора;

12) ЗАПУСК ФАКСА, Цвет: прием/передача цветного факса;

13) ЗАПУСК ФАКСА, Ч/Б: прием/отправка черно-белого факса;

14) повторный набор/Пауза: повторный набор последнего набранного номера или трехсекундная пауза в номере факса;

15) электронная почта: сканирование документа и отправка по электронной почте. Необходимо подключение к Интернету.

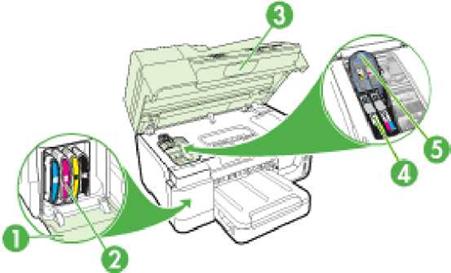

На рисунке 3 показаны элементы устройства в зоне размещения расходных материалов.


Рисунок 3 – З она размещения расходных материалов для печати

1) крышка чернильного картриджа;

2) картриджи;

3) крышка доступа к печатающей каретке;

4) печатающие головки;

5) фиксатор печатающей головки.

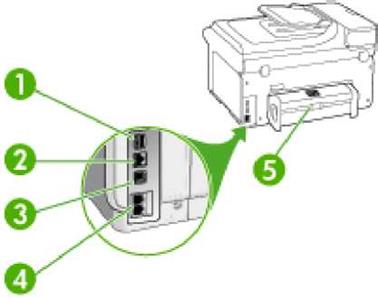

На задней панели устройства размещены (рисунок 4):

Рисунок 4 – Вид сзади

1)подвод питания;

2)порт для подсоединения локальной сети Ethernet;

3)порт универсальной последовательной шины (USB);

4)порты факса (1-LINE и 2-EXT);

5)модуль автоматической двусторонней печати (дуплексер).

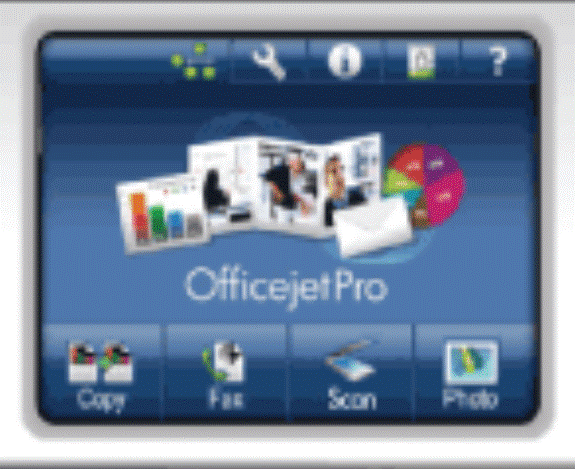

На рисунке 5 крупно показан дисплей на передней панели устройства

Рисунок 5–Цветной дисплей

В нижней части цветного дисплея появляются следующие значки, несущие важную информацию.

Таблица 1 – обозначения дисплея.

Значок Назначение

П оказывает, сколько чернил осталось в картридже. Цвет значка соответствует цвету чернил в картридже, а изображенный уровень чернил соответствует уровню чернил в картридже.

Примечание. Предупреждения об уровне чернил и индикаторы предоставляют сведения только в целях планирования. Когда на дисплее появляется предупреждающее сообщение о том, что заканчиваются чернила, подготовьте картридж для замены, чтобы избежать возможных задержек печати. Можно не заменять чернильные картриджи, пока не появится соответствующее сообщение.

Сигнализирует о том, что установлен неизвестный картридж. Этот значок может появляться, если картридж содержит чернила другого производителя (не HP).
Сигнализирует о наличии проводного сетевого соединения.
Сигнализирует о наличии беспроводного сетевого соединения. Уровень сигнала обозначается количеством кривых линий. Используется для режима Инфраструктура.
С игнализирует о наличии беспроводного сетевого соединения adhoc (компьютер-компьютер)

Продолжение Таблицы 1.

Значок Назначение
Сигнализирует о наличии адаптера Bluetooth и установленном соединении. Требуется адаптер Bluetooth, который приобретается отдельно.
К ОПИЯ: открытие меню копирование для выбора параметров.
Ф АКС: открытие меню "Факс" для выбора параметров.
С КАНЕР: Открытие меню Сканирование для выбора места назначения сканирования.
ФОТО: открытие меню Фото для выбора параметров.

Н астройка: открытие меню Настройка с целью создания отчетов, редактирования факсов и настройки прочих параметров обслуживания, а также открытие меню Справки. Раздел, выбранный в меню Справка, открывает справочное окно на экране компьютера.
