Курсовая работа: Технология горячего и холодного водоснабжения гостиниц
один или несколько вводов;
водомерный узел;
фильтры для дополнительной очистки воды;
повысительные насосы и водонапорные баки;
система трубопроводов с регулирующей арматурой (распределительные магистрали, стояки, подводки);
водоразборные устройства;
устройства пожаротушения.
2.2 Схема системы холодного водоснабжения
Вводом называют участок трубопровода, соединяющий внутренний водопровод с наружным водопроводом. Ввод выполняется перпендикулярно стене здания. Для этого используют чугунные или асбестоцементные трубы. В месте подсоединения ввода к наружной водопроводной сети устанавливают колодец и задвижку, отключающую в случае необходимости подачу воды в здание. В гостиница устраивают обычно два ввода, что гарантирует, во-первых, бесперебойное снабжение холодной водой, во-вторых — достаточную подачу воды к пожарным кранам в случае возникновения пожара. Водомерный узел предназначен для измерения расхода воды предприятием. Он устанавливается в отапливаемом помещении сразу после прохождения вводом наружной стены здания. Измерена расхода воды осуществляется с помощью водомера. Водомер устроен таким образом, что при прохождении через него потока воды приводится во вращение турбинка (или крыльчатка), передающая движение стрелке циферблата счетчика. Paсход воды указывается в литрах или кубометрах.
Водомер подбирают по справочным данным в зависимости от расчетного максимального часового (секундного) расхода воды на вводе.
В четырех- и пятизвездочных гостиницах вода из городского водопровода должна проходить дополнительную очистку на станциях водоподготовки. Цель дополнительной обработки получить воду, соответствующую мировым стандартам качества. Схема станции водоподготовки представлена на Рис.2.

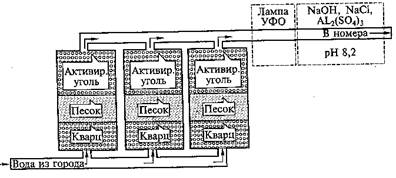

Рисунок 2. схема станции водоподготовки гостиницы
На станциях водоподготовки воду пропускают через специальные фильтры, состоящие из слоев кварца, речного песка, активированного угля, обеззараживают ее с помощью лампы ультрафиолетового облучения (УФО), вводят в состав воды различные добавки.
Лампа УФО убивает микробы, содержащиеся в воде, смягчает ее. Срок службы лампы не должен превышать один год.
В качестве добавки используют щелочь NaOH, которую автоматически впрыскивают в воду через специальные отверстия в трубопроводе. Цель обработки воды NaOH — довести ее до уровня кислотности рН = 8,2. В воду могут добавлять также соли: NaCl и A12 (S04 )3 .
Выбор схемы системы холодного водоснабжения в здании гостиницы зависит от располагаемого давления Яр (Па) в наружной водопроводной сети у ввода в здание. Для нормального снабжения водой всех водоразборных точек внутреннего водопровода требуемое давление Нр (Па) в наружной водопроводной сети должно быть не менее:
НР= h 1+ h 2+ h 3+ h 4+ h 5
где h 1 - давление, необходимое для подъема воды от ввода до самой высокорасположенной точки, Па; h 2 – потеря давления в водомерном узле, Па; h 3 - потеря давления на станции водоочистки, Па; h 4 – потеря давления в трубопроводах, Па, h 5 – необходимый свободный напор у наиболее высокорасположенной водоразборной точки, Па.
Давление во внутренней водопроводной сета не должно превышать 0,6 МПа.
В зависимости от соотношений значений Нр и Нтр здание оборудуют одной из систем холодного водоснабжения.
При Нр > Нтр обеспечивается постоянная подача воды ко всем водоразборным точкам здания и устанавливается наиболее простая система водоснабжения без повысительного насоса и водонапорного бака.
Если постоянно в определенные часы суток Нр < Нтр и поэтому периодически обеспечивается подача воды к ряду водоразборных точек, устраивают систему водоснабжения с водонапорным или гидропневматическим баком .
В периоды, когда Нр ≥ Нтр , водонапорный бак заполняется водой, а когда Нр < Нтр , вода из водонапорного бака расходуется для внутреннего потребления.
При условии, что значительную часть времени Нр < Нтр , устраивают систему водоснабжения с повысительными насосами или с повысительными насосами и водонапорным (или гидропневматическим баком ).
В последнем варианте насос работает периодически, заполняя бак, из которого обеспечивается водоснабжение системы. Водонапорный бак устанавливают в верхней точке здания. Гидропневматический бак находится в нижней части здания. Помещения, в которых устанавливают насосы, должны иметь отопление, освещение и вентиляцию. Здание может обслуживаться одним или несколькими насосами, установленными параллельно или последовательно. Если здание обслуживается одним насосом, то должен быть подключен к сети и второй насос резервный. Подбирают насосы с учетом их производительности и создаваемого напора.
Для системы внутреннего водопровода используют стальные (оцинкованные) или пластиковые трубы. Трубопроводы прокладывают открыто и закрыто в строительных конструкциях. Горизонтальные участки для обеспечения спуска воды прокладывают с уклоном в сторону ввода. Система водопровода в зависимости от схемы может быть с верхней или нижней разводкой воды.
Диаметр трубопровода определяют по специальным таблицам в зависимости от числа водоразборных (водопотребляющих) точек и их размеров.
Диаметр магистралей систем хозяйственно-производственно- противопожарного водопровода принимается равным не менее 50 мм.
