Курсовая работа: Технология горячего и холодного водоснабжения гостиниц
Трубопроводная арматура предназначена для отключения участков трубопроводов на период ремонта, регулирования давления и расхода в системе. Различают запорную, регулирующую, предохранительную и контрольную трубопроводную арматуру.
В качестве запорной и регулирующей арматуры используют задвижки и вентили. Задвижки изготовляют из чугуна и стали, а вентили, кроме того, из латуни. Запорная арматура устанавливается на вводе, стояках и ответвлениях.
К предохранительной арматуре относятся предохранительные и обратные клапаны, к контрольной — указатели уровня, контрольные краны, краны для манометров.
К водоразборной арматуре относятся различные краны у мест разбора воды: настенные, туалетные, краны сливных бачков, поливочные, писсуарные, смывные, а также краны-смесители для моек, ванн, душей, умывальников, бассейнов, стиральных машин и др.
2.3 Противопожарный водопрод в гостиничных предприятиях
Вода является наиболее распространенным средством пожаротушения. Обладая большой теплоемкостью, она охлаждает горючие вещества до температуры более низкой, чем температура их самовоспламенения, и преграждает доступ воздуха в зону горения с помощью образующихся паров. Направляемая под большим напором струя воды оказывает на огонь и механическое воздействие, сбивая пламя и проникая в глубь горящего объекта. Растекаясь по горящему объекту, вода смачивает еще не охваченные огнем части конструкций зданий и предохраняет их от загорания.
На тушение пожара вода подается из действующего водопровода. В ряде случаев она может подаваться с помощью насосов из естественных или искусственных водоемов.
Внутреннее противопожарное водоснабжение обеспечивается устройством в здании стояков с пожарными кранами. Пожарные краны размещают на лестничных площадках, в коридорах и отдельных помещениях гостиниц на высоте 1,35 м от пола в специальных шкафчиках с обозначением «ПК». Оборудование пожарного шкафчика представлено на рис. 2.16. В шкафчике помимо крана должен находиться брезентовый рукав длиной 10 или 20 м и металлический пожарный ствол (брандспойт). Рукав имеет на концах быстроразъемные гайки для соединения со стволом и вентилем крана. Рукава укладывают на поворотную полку или наматывают на катушку. Расстояние между пожарными кранами зависит от длины рукава и должно быть таким, чтобы вся площадь здания орошалась хотя бы одной струей. В здании допускается применение рукавов одной длины и диаметра.
В гостиницах, располагающихся в многоэтажных зданиях, в систему внутреннего противопожарного водопровода входят также автоматические средства пожаротушения, локализующие очаг загорания, преграждающие пути распространяющемуся пламени и дымовым газам, ликвидирующие возгорание. К автоматическим средствам пожаротушения относятся спринклерные и дренчерные системы. Схемы спринклерной и дренчерной противопожарных водопроводных систем представлены на рис.3

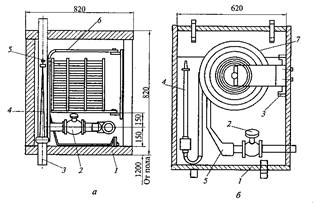

Рисунок.3 Оборудование пожарного шкафчика: А- с поворотной полкой; б- с катушкой;1- стенки шкафчика; 2- пожарный кран; 3- пожарный стояк; 4- пожарный ствол; 5- пожарный рукав; 6- поворотная полка; 7- катушка.
Спринклерные системы служат для локального тушения пожара и загораний, охлаждения строительных конструкций и подачи сигнала о пожаре.
Спринклерная система включает в себя систему трубопроводов, проложенных под потолком и заполненных водой, и спринклерные оросители, отверстия которых закрыты легкоплавкими замками. В состоянии готовности спринклерная система находится под давлением. При повышении температуры в помещении замок оросителя плавится и струя воды из оросителя, Ударяясь о розетку, разбивается над очагом пожара. Одновременно вода подходит к сигнальному прибору, который подает сигнал о пожаре. Площадь, защищаемая одним оросителем, составляет около 10 м2 . Спринклерные оросители устанавливают в жилых номерах, коридорах, служебных и общественных помещениях гостиниц.
Дренчерные системы предназначены для тушения пожаров по всей расчетной площади, создания водяных завес в проемах противопожарных стен, над противопожарными дверьми, разделяющими коридоры гостиницы на секции, и сигнализации о пожаре. Дренчерные системы могут быть с автоматическим и ручным (местным и дистанционным) включением. Дренчерные системы состоят из системы трубопроводов и оросителей, но в отличие от спринклерной системы водяные дренчерные оросители не имеют замков и постоянно открыты. В трубопроводе, подводящем воду к группе последовательно расположенных оросителей, устанавливается клапан водоподачи с термочувствительным замком. При пожаре замок открывает клапан и из всех дренчерных головок вода поступает для тушения пожара или создания завесы. Одновременно срабатывает пожарная сигнализация.
Работоспособность спринклерных и дренчерных установок зависит от их технического обслуживания, которое складывается из выполнения ряда мероприятий, предусмотренных инструкциями по их эксплуатации.
3. Проектирование системы горячего водоснабжения гостиниц
3.1 Система горячего водоснабжения в гостиничных предприятиях
Горячая вода в гостиницах используется на хозяйственно-питьевые и производственные нужды. Поэтому она, так же как и холодная вода, используемая для этих целей, должна отвечать требованиям ГОСТ Р 2872—82. Температура горячей воды во избежание ожогов не должна превышать 70 "С и быть не ниже 60 °С, что необходимо для производственных нужд.
Горячее водоснабжение в гостиницах может быть:
местным,
центральным
централизованным.
При местном водоснабжении вода, поступающая из системы холодного водоснабжения, нагревается в газовых, электрических водонагревательных, водогрейных колонках. В этом случае нагрев воды осуществляется непосредственно у мест ее потребления. Для того чтобы избежать перерывов в горячем водоснабжении, в гостиницах используют обычно центральную систему горячего водоснабжения.
При центральном приготовлении горячей воды вода, поступающая из системы холодного водоснабжения, нагревается водонагревателями в индивидуальном тепловом пункте здания гостиницы или центральном тепловом пункте, иногда вода нагревается непосредственно в котлах местных и центральных котельных.
При централизованном теплоснабжении вода нагревается в водонагревателях паром или горячей водой, поступающими из городской теплосети.
Схема сетей горячего водоснабжения может быть тупиковой или с организацией циркуляции горячей воды по системе циркуляционных трубопроводов. Тупиковые схемы предусматривают при постоянном водоразборе.
Если водоразбор периодический, то при такой схеме вода в трубопроводах в период отсутствия отбора будет остывать, а при водоразборе поступать к водопроводным точкам с пониженной температурой. Это приводит к необходимости непроизводительного сброса большого количества воды через водоразборную точку при желании получить воду с температурой 60— 70 °С. В схеме с циркуляцией воды этот недостаток отсутствует, хотя она обходится дороже. Поэтому такая схема применяется в тех случаях, когда водоразбор непостоянен, но требуется поддерживать постоянную температуру воды при водоразборе.
Циркуляционные сети устраивают с принудительной или естественной циркуляцией. Принудительную циркуляцию осуществляют, устанавливая насосы, аналогично системе водяного отопления зданий. Используют ее в зданиях, имеющих более двух этажей, и при значительной длине магистральных трубопроводов. В одно-, двухэтажных зданиях при небольшой протяженности трубопроводов возможно устройство естественной циркуляции воды по системе циркуляционных трубопроводов за счет разности объемной массы воды при различной температуре. Принцип действия такой системы аналогичен принципу действия системы водяного отопления с естественной циркуляцией. Так же как и в системах холодного водоснабжения, магистрали горячей воды могут быть с нижней и верхней разводкой.
Система горячего водоснабжения здания включает в себя три основных элемента: генератор горячей воды (водонагреватель), трубопроводы и водопроводы и водоразборные точки.
3.2 Технология нагревания воды
Существует хорошее правило для систем горячего водоснабжения — поддержание температуры на самом нижнем уровне, какой только допустим для жильцов. Замечено, что коррозия и отложение минеральных солей ускоряются с повышением температуры. Температура 60°С рассматривается как максимальная для обычного потребления. Если жильцы считают достаточно горячей воду при температуре меньше указанной на 5—8°С, то тем лучше. Для специальных целей, когда требуется более горячая вода, например для посудомоечных машин в квартирах или в ресторанах, находящихся в жилом доме, необходимо пользоваться отдельными догревателями. Только из-за того, что посудомоечные машины нуждаются в воде с температурой 70°С, нет необходимости всю горячую воду греть до этой температуры.
