Курсовая работа: Замена резьбовых соединений рычагов подвески автомобиля ГАЗ 24 на резинометаллические шарниры
G1 = 855∙9,81 = 8387,55 Н.
Нагрузка, приходящаяся на одно колесо, будет определяться по формуле:
G = G1 /2 (2)
G = 8387,55/2 = 4193,77 Н.
5. Влияние резинометаллических шарниров на жесткость рычажной подвески
В общем случае подвеска может иметь резинометаллические шарниры во всех четырех соединениях (в точках A, B, D и E). Схема такой подвески изображена на рисунке 2.

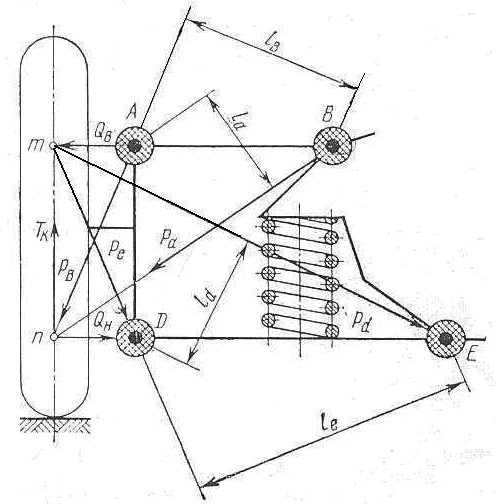

Рисунок 2- Схема подвески с резинометаллическими шарнирами
Жесткость резинометаллических шарниров, отнесенная к колесу автомобиля, может быть определена из следующих соображений. Если обозначить через Тк ту часть полной вертикальной силы на колесе, которая расходуется на деформацию резиновых шарниров, то при перемещении колеса в вертикальном положении на величину dsк , баланс работы может быть выражен уравнением:
Tк ∙dsк = Ма ∙dφа + Мb ∙dφb + Мd ∙dφd + Мe ∙dφe (3)

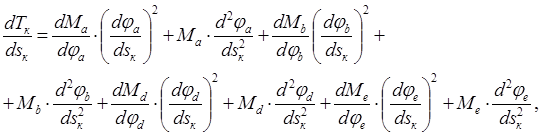

Дифференцируя уравнение (3), получим уравнение жесткости подвески:
(4)
где Ma , Мb , Мd , Мe - скручивающие моменты, действующие соответственно на шарниры А, В, D, Е;
φа , φb , φd , φe - углы закручивания резиновых шарниров, расположенных соответственно в точках А, В, D и Е.
Жесткость резинового шарнира (при закручивании) может быть определена из уравнения:
, (5)
где G – модуль упругости резины второго рода;
G = 35·10³ –
Н/м² при твердости резины (по Шору) 30- 60;
bz – длина резиновой втулки;
Dн и Dвн – соответственно наружный и внутренний диаметры резиновой втулки.
Определим жесткость шарниров A и D:
Н∙м²
Так как размеры резинометаллических шарниров одинаковы можно сделать вывод:
Н·м
Величину
для любого шарнира подвески целесообразнее всего определять из выражения:
, (6)
где Pхш – сила, создающая момент, скручивающий шарнир;
- плечо приложения силы Рхш (Рис.2).
Расчетные формулы для определения величины для вариантов А, В, D, и Е приведены в таблице 1.
Таблица 1 - Формулы для определения деформации резинометаллического шарнира.
| Шарниры | А | В | D | E |
 |  |  |  |  |
