Лабораторна робота № 4

Тема: Вивчення методу точного відліку переміщення робочого органу на базі індуктосіну

Мета роботи: Оволодіти навичками роботи з індуктосіном на базі приладу моделі 2026.

Обладнання та пристрої

1. Прилад з індуктосіном.

2. Інструментальний блок.

3. Набір різців з різцетримачами.

Загальні положення

Прилад моделі 2026 призначений для попереднього настроювання різального інструмента в інструментальних блоках верстатів токарної груші з програмним управлінням по заданим розмірам в двох горизонтальних координатах.

Установка на задані координати виконується по пристрою цифрової індикації УЦІ Ф5291 і перетворювачу лінійних переміщень ПЛІ-Н (на основі індуктосіна) шляхом пересування кареток з вирізуванням різальної кромки інструмента по перехрестю проектора моделі ПН.

Установка положення різальної кромки інструмента по вертикалі виконується по індикатору годинникового типа ІЧ-10, якій разом з штативом Ш-11Н входить у склад приладу.

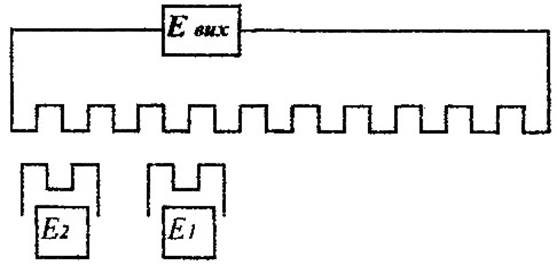

Індуктосін - це датчик лінійних переміщень, то багато в чому нагадує сельсин, розгорнутий у площині. Статорну обмотку 3 індуктосіну виконують у вигляді протяжної плоскої шкали (рис. 4.1). Однакові обмотки Е₁ і Е₂ розміщують у скануючій головці. Вони індуктивне зв'язані з обмоткою Е_вих подібно до обмоток статора і ротора синусно-косинусного перетворювача. Крок укладання провідників обмоток однаковий і звичайно дорівнює 2 мм. Обмотки скануючої головки відносно одна одної зміщені на 0,25 кроку. Працює перетворювач при незмінній щілині між шкалою і скануючою головкою. Зі зміною положення головки відносно шкали змінюється фаза та амплітуда вихідного сигналу. Звичайно реєструють значення фази. Прилади цого типу мають шкалу близько 250 мм (може бути більше), їх похибка не перевищує 0,001 мм.

Рис. 4.1.

Технічна характеристика приладу 2026:

Робоче переміщення кареток, мм:

Поздовжнє 300

Поперечне 200

Збільшення проектора, крат 30

Лінійне поле зору проектора в площині предмета, мм, не менше 6,5

Межа абсолютної помилки встановлення координат, мм

Поперечної 0,02

Поздовжньої 0,025

Радіус притуплення різця, що настроюється на приладі, мм, не більше 3

Відстань від різальної кромки інструмента до оправи об'єктива проектора, мм 80+2

Відстань від базової площини основи до різальної кромки інструмента, мм 200+2

Дискретність вимірювання, мм 0,001

Принцип діїелектронно-механічний

Розміри (довжина - ширина - висота), мм. не більше 1035-970-960
