Лабораторная работа: Вивчення методу точного відліку переміщення робочого органу на базі індуктосіну

Умови експлуатації:

Температура зовнішнього середовища, С 16+8

Відносна вологість повітря, % 40+40

Атмосферний тиск, кПа (мм рт. ст.)105 - 8 (790 - 60)

Допустима зміна температури на протязі 12 годин, С2

Напруга мережі живлення, В 200+20 %

Частота напруга живлення, Гц50

Будова та принцип дії

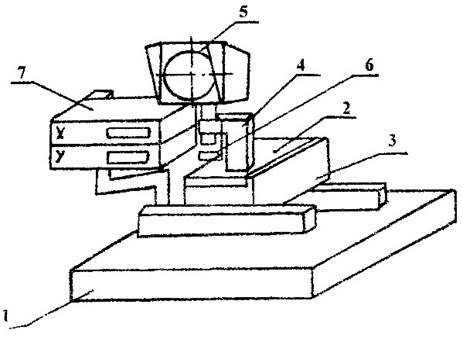

Прилад (рис. 4.2) складається з основи 1, на якому розташовані нижня та верхня каретки, які пересуваються у двох взаємно перпендикулярних напрямках: верхня каретка 2 - у поперечному, а нижня каретка 3 - у повздовжньому. Каретки пересуваються по призматичним направляючим на шариках, які мають діаметр 10 мм. Для точного встановлення координат обидві каретки мають мікроподачі. На верхній каретні розташований кронштейн і з встановленим в ньому проектором 5 і підсвітка проектора 6.

Зліва до основи приладу кріпиться пульт 7 з пристроєм цифрової індикації УЦІ Ф5291, по якому ведеться відлік по двом координатам. УЦІ. за принципом дії, є багато обертовим компенсаційним фазометром.

УЦІ забезпечує такі режими роботи: ручне та дистанційне перетворення показників в нуль, ручне та дистанційне ведення довільного початкового відліку, що набрано на програмованому перемикачі УЦІ, визначення координат опорної точки, відновлення координат опорної точки.

Рис. 4.2.

індуктосін датчик різальний інструмент

Послідовність роботи на приладі

Перший спосіб настройки інструмента

1. Встановити в базувальний пристрій 9 різцетримач 10 або блок із різальним інструментам 11 (див. рис. .4.3).

2. Пересуваючи каретки, встановити проектор 5 на координати, що відповідають координатам карти настройки різального інструменту. Відлік координат вести по панелі індикації.

3. Виконати настройку різального інструмента по перехрестю екрана проектора.

Другий спосіб настройки інструмента

1. Встановити у базувальний пристрій 9 різцетримач 10 або блок з закріпленим різальним інструментом 11 (рис. 4.3).

2. Пересуваючи каретки, встановити перехрестя екрана проектора 6 по різальній кромці інструмента.

3. На панелі індикації зняти дійсні значення координат настроюваного інструменту.

4. Отримавши дійсні та потрібні значення координат, розраховують різницю між ними. Цю різницю значень вводять в програму верстата з ЧГГК, який має корегуючий пристрій. При відключенні УЦІ втрачаються параметри встановленого розміру.

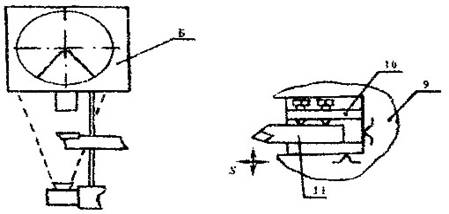

Рис. 4.3.

Висновок: на лабораторній роботі ми оволоділи навичками роботи з індуктосіном на базі приладу моделі 2026. Цей прилад призначено для попереднього налагодження різального інструменту в інструментальних блоках верстатів токарної групи з програмним управлінням по заданим розмірам в двох горизонтальних координатах. Установка на задані координати виконується по пристрою цифрової індикації і перетворювачу лінійних переміщень (на основі індуктосіну). Їх похибка не перевищує 0,001 мм. Пристрій цифрової індикації забезпечує різні режими роботи (ручний та дистанційний). Недоліком є те, що важко виконати настройку різального інструменту по перехрестю екрана проектора.
