Отчет по практике: Повышение эффективности использования машинно-тракторного парка в Могилевском ДРСУ. Устройство экскаватора
Торможение оборудования при его повороте в крайнее положение обеспечивается клапаном.
2.1 Гидропривод
Гидрораспределители. Для направления потока рабочей жидкости от насосов к исполнительной части гидросистемы предназначаются гидрораспределители. Различаются секционные (состоящие из отдельных секций) и моноблочные (выполнены в одном литом блоке) гидро-раснределители. Моноблочный распределитель экскаватора ЭО-2627 состоит из чугунного корпуса трех золотников крышек штуцерных пластин перепускного Б и предохранительного А клапанов. В отверстия пластины завинчиваются штуцеры, соединяющие трубопроводами полости распределителя со штоковой и поршневой полостями силового цилиндра. Через отверстие распределитель соединяется с напорной магистралью. Предохранительный клапан размещается в корпусе распределителя и состоит из корпуса.
Гидрозамок аутригеров (опор) при нейтральном положении золотников гидрораспределителя полости гидроцилиндра отсекаются от гидрораспределителя. Тем самым гидрораспределители предохраняются от возможности реактивных нагрузок, возникающих в гидроцилиндрах опор и отвала при работе с экскавационным оборудованием.
Дроссель
установленный на подводе к штоковой полости гидроцилиндра стрелы, создает подпор рабочей жидкости при опускании стрелы.
Гидробак
сваренный из двух штампованных боковин, имеет заливную горловину с крышкой, сетчатый фильтр грубой очистки с магнитным уловителем, фильтрующие секции с предохранительными клапанами, масломерную линейку, воздухофильтр, спускную пробку.
В каждую секцию входит набор фильтрующих элементов, собранных в трубке. Рабочая жидкость сливается в полости гидробака через ячейки фильтрующих элементов и окна трубки. При работе в зимнее время на непрогретом масле, а также засорении фильтрующих элементов повышается давление в полости фильтра и срабатывает предохранительный клапан (Р=0,15 МПа). Часть рабочей жидкости сливается в гидробак без фильтрации.
2.2 Подготовка к работе, измерение параметров, регулирование и настройка, проверка механического состояния
Подготовка нового экскаватора к работе
- Тщательно обмыть экскаватор, очисти, от пыли и грязи.
- Провести подготовку базового трактор к работе в соответствии с инструкцией по эксплуатации трактора.
- Проверить состояние крепления механизмов экскаватора.
- При необходимости дозировать гидробак экскаватора.
- Смазать механизмы экскаватора в соответствии со схемой смазки.
- Заправить трактор, руководствуясь инструкцией по эксплуатации трактора.
-Масло, предназначенное для заправки, должно находиться в опломбированной таре и иметь сертификат, свидетельствующий о соответствии стандарту.
-После заливки бака включить насосы, чтобы заполнить рабочей жидкостью гидроцилиндры и трубопроводы, затем долить масло в бак до верхнего уровня.
Пуск и проверка работы экскаватора
Перед пуском двигателя выполнить все операции, предусмотренные ЕГО. Подготовку к пуску двигателя выполнять в соответствии с инструкцией по эксплуатации трактора Беларус-820.
В течение 10 мин работы двигателя вхолостую машинист должен убедиться в полной его исправности, затем включить насос гидросистемы трактора и привод насоса НШ-100-3. Полное включение привода насоса определяется щелчком фиксатора переключающегося валика.
Таблица 2 - Список автомашин и механизмов и лиц, ее обслуживающих по ДРСУ-59
| П\н | Ф.И.О | Марка а\м | гос.номер | Инв.номер |
| 1 | Сальников Г.П. | ГАЗ 3307 | ТЕ2690 | 248 |
| 2 | Калиновский Н.А | ГАЗ-52 АЦ1,9 | ТЕ5450 | 220 |
| 3 | Калиновский Н.А. | КАВЗ 3270 | ТЕ 7215 | 219 |
| 4 | Лукашков В.П. | МАЗ 5551 | ТЕ 2689 | 251 |
| 5 | Солдатенко А.Г. | КРАЗ 250 | ТМ 9121 | 226 |
| 6 | Харкевич А.П. | КАМАЗ 53213 | ТМ 9300 | 224 |
| 7 | Дашкевич Е.В. | ГАЗ 3507 | ТЕ 5959 | 208 |
| 8 | Т руханович С.Н. | ВАЗ 21074 | ТС 2110 | 119 |
| 9 | Гуща В.Р. | ВАЗ 21074 | ТС 2111 | 123 |
| 10 | Цмыг А.Н. | УАЗ 3909 | ТМ 4445 | 118 |
| 11 | Наенко В.К. | МАЗ 5337 КС 3579 | ТМ 6194 | 424 |
| 12 | Бой А.Р. | МАЗ 64229 | ТМ 7536 | 425 |
| 13 | Солтенко А.Г. | ГАЗ 3110 | ТМ 9552 | 278 |
| 14 | Руда В.Р. | КАМАЗ 53229 | 8758 ТАА | 254 |
| 15 | Малиновский Н.А. | МАЗ 555102 | ТС 3018 | 289 |
| 16 | Д руганович С.А. | Шевроле НИВА | ТВ 2333 | 279 |
| 17 | Зойнич А.Р. | ГАЗ 3302 | ТС 3199 | 127 |
| 18 | Калиновский Н.А. | ГАЗ 33023 | ТС 3585 | 231 |
| 19 | ЦмыгА.Н. | ГАЗ 33023 | ТС 3596 | 232 |
| 20 | Руйнич А.Р | Фольксваген | ТС 3597 | 233 |
| 21 | Радиновский Н.А. | ГАЗ 3302 | 366 АР-6 | 131 |
| 22 | Содиронов А.Р. | МАЗ 642208 | ТВ 2760 | 270 |
| 23 | Дуда В.Р. | МАЗ 630303(КС 55727.1) | ТС 335 | 442 |
| 24 | Устинов | ГАЗ 330223 | АА 39106 | 290 |
| 25 | Наенко В.К. | МАЗ 6033 АЗ | АА 7386-6 | 273 |
П\прицепы
| Бой А.Р. | МАЗ 5247 | 7905 ТА | 277 |
| Бой А.Р. | ЧМЗАП 938 | 7575 ТА | 471 |
| Бойнич Н.Н. | МАЗ 93866 | 8941 ТА | 269 |
Прицеп
| Малиновский Н.А. | МАЗ 857100 | 2166ТВ | 238 |
| Устинов | ПТС-9 | 0606БЮ | 239 |
Механизмы
| Терещенко | МТЗ-80 | 205 |
| Уруганович С.А | ЭО 3322 | 444 |
| Янович П.А | ДЗ-42 | 428 |
| Друв С.А | Т-170 | 507 |
| Юругов С.А | Т-170 | 508 |
| Дуда В.Р. | ДЗ-110А | 509 |
| Малинов С.А | Т-130(СП-49) | 498 |
| Солтенко А.Г. | ПР 6/8(компрессор) | 137 |
| Наенко В.К. | ПКСД 5,25(компрессор) | 158 |
| Суховаров А.Н. | АДБ 3122 У(сак) | 1021 |
| Дудко В.А. | ДЭС-30(станция) | 18 |
| Смирнов Н.М. | Автопогрузчик 40814 | 935 |
| Терещенко С.К. | Виброплита YS244 | 121,167 |
| Зубрицкий И.М. | Травокосилка | 43 |
| Зубрицкий И.М. | Бнзопила YUSYARNA | 372 |
Каналоочиститель МР-16 может осуществлять очистку каналов глубиной до 3 м и выполнять разравнивание кавальеров и другие бульдозерные работы. Он представляет самоходную машину на базе болотоходного трактора тягового класса 6 с навесным оборудованием для очистки каналов, оснащенную дополнительным бульдозерным оборудованием.

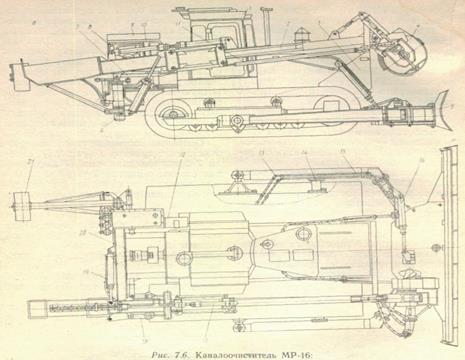

Основные составные части каналоочистителя: трактор (рис. 7.6), стрела 2 с гидроцилиндрами 17 выдвижения стрелы с винтовой тягой и рукоятью, передняя рама 3, шнек с метателем 4, задняя рама 6 с противовесом 21, гидроцилиндром 19 поворота стрелы, гидроцилиндрами 18 подъема стрелы, рамой 7 с калорифером 8 на ней, масляным баком 10, аккумуляторным ящиком 12, капотом 9, установка 20 ходоуменьшителя и привода насосов, отвал 5, упор 14, тяга 11, толкающая рама 15 с гидроцилиндром 16 поворота отвала, гидрооборудование 13 и электрооборудование.
