Отчет по практике: Повышение эффективности использования машинно-тракторного парка в Могилевском ДРСУ. Устройство экскаватора

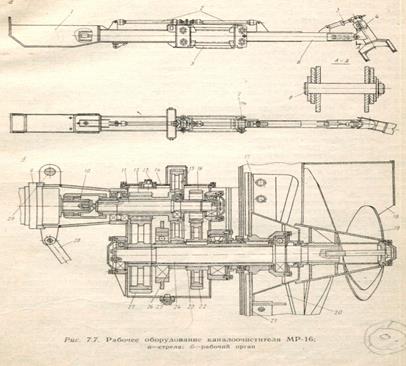

Рабочий орган (рис. 7.7, б) предназначен для очистки дна канала от наносов и растительности и выброса продуктов очистки за бровку канала. Основные составные части рабочего органа: гидромотор 9, редуктор 14, шнек 19, метатель 17, кожух 18, заслонка направляющая и талрепы 28.

Вращающий момент от гидромотора 9 через зубчатую муфту 10 передается на ведущий вал И редуктора. На ведомых валах 23 и 24 закреплены корпус 21 метателя и шнек 19. Вал 23 получает вращение через шестерни 16 и 22, а вал 24 - через те же шестерни и дополнительно шестерни 12.

Вентилятор предназначен для обдува калорифера 8 воздухом и представляет собой крыльчатку (можно использовать крыльчатку от автомобиля ЗИЛ-130), закрепленную на валу гидромотора. Гидромотор крепится к корпусу ограждения, которое в свою очередь - к кожуху калорифера. Бак масляный вместимостью 100 л является емкостью для рабочей жидкости, используемой в приводе рабочего органа.

Капот 9 предохраняет калорифер и масляный бак от повреждений. Капот - сварная конструкция со съемными верхней крышкой и боковой стенкой. На передней стенке имеются жалюзи. Капот крепится болтами к раме, на которой устанавливаются калорифер и бак масляный.

Основными частями установки 20 ходоуменьшителя являются: ходоуменьшитель и привод насоса в одном общем корпусе с гидромотором ходоуменьшителя и насосом привода рабочего органа; механизмы включения (выключения) ходоуменыиителя и насоса с рукоятками и блокировкой ходоуменыиителя.

Заключение

Во время прохождения производственной практики, мною были получены практические навыки работы помощником экскаваторщика. Был ознакомлен со структурой управления в организации Могилевский ДРСУ 59 узнал много нового и полезного по организации работ на предприятии непосредственно от заместителя директора и от механика. В том, что должен хорошо знать конструкцию узлов и агрегатов хотя бы для того, чтобы знать, где можно найти ту или иную вышедшею из строя деталь. Данная практика способствует усвоению полученных в процессе учебы в ВУЗе теоретических знаний и полезно само знакомства с новым коллективом людей.

Литература

1. Шостак Я.М., Горнак A.M. "Экскаваторы" - Мн.: Высшая школа, 1989.

2. Донской В.М., Корнеев В.П. "Справочник молодого машиниста экскаватора" - Мн.: Вышейшая школа, 1988.

3. Якимук П.Г., Никулин С.Н., Песков В.Г. "Справочник механика по мелиоративным машинам" - Мн.: Колос, 1977.

4. Суриков В.В. и др. «Роторные экскаваторы для сельскохозяйственных мелиораций» - М.: “Агропромиздатт”,1987.

5. Государственная программа возрождения и развития села на 2005-2010 годы - Мн.: Беларусь, 2005.

6. В.М. Саньков, Е.С. Керджиманов, В.А. Слободкин «Практикум по эксплуатации и ремонту мелиоративных и строительных машин» - Москва «Колос», 1981.

7. А.И. Купченко, В.М. Горелько, Е.И. и др. «Программа производственной эксплуатационной практики» - Горки: БГСХА, 2005.
