Реферат: Измерение мощности в цепи однофазного синусоидального тока

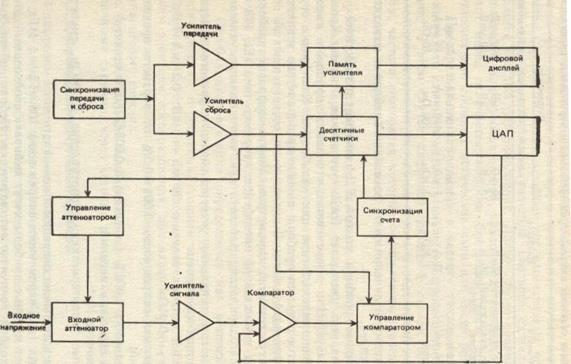

Рисунок 13 Блок-схема типичного цифрового вольтметра.

Входное напряжение ослабляется, а затем подается на усилитель с фиксированным коэффициентом усиления. Ослабление меняется вручную или автоматически, как показано на рис. 13, так что на выходе усилителя сигнал всегда находится в заданном диапазоне. Выходной сигнал сравнивается со ступенчатым сигналом от ЦАП, и когда оба сигнала равны, генератор синхроимпульсов блокируется и передает цифровое значение аналогового напряжения сигнала в декадные счетчики. Частота синхроимпульсов составляет около5 кГц. Генератор тактовых импульсов работает значительно медленнее, с частотой около 2Гц, и передает информацию от счетчиков на дисплей, а затем производит сброс в исходное состояние. Эта схема применяется в приборах общего назначения

Примеры цифровых измерителей мощности:

Цифровой измеритель мощности и КСВ DPM-5000

Цифровой измеритель мощности DPM-5000 представляет собой современный комплексный измерительный прибор, обеспечивающий измерения передаваемой и отраженной мощности, измерения КСВ и эффективности приемо-передающего тракта. Прибор выполнен в соответствии с последними достижениями инженерной мысли и дизайна и всех современных требований, предъявляемых к этому классу приборов.

Основные возможности:

· Измерения передаваемой и отраженной мощности;

· Анализ КСВ, возвратных потерь и эффективности тракта;

· Отображение на одном экране передаваемой и отраженной мощности в цифровом виде;

· Гибкое переключение режимов;

· Выносная измерительная головка 5010

· Широкий выбор специализированных измерительных элементов.

Удобное отображение данных:

Прибор обеспечивает отображение данных в «прямом» и «обратном» направлениях. При этом выбор типа представляемых данных осуществляется независимо. Так, например, можно одновременно отображать уровень передаваемой мощности и КСВ в обратном направлении.

Удобным также является установки масштаба отображаемых величин, которые также устанавливаются независимо для каждого направления.

Выносная измерительная головка:

Вторым несомненным удобством прибора является наличие выносной измерительной головки, которая соединяется с прибором кабелем передачи данных.

В качестве измерительной головки используется описанная нижг головка 5010 с устанавливаемыми двумя измерительными элементами, соответствующими «прямому» и «обратному» направлениям.

Меняя измерительные элементы, можно настроить измерительную головку на необходимый диапазон мощностей и частот.

Выносная измерительная головка 5010 B и сенсорные элементы серии DPM

Назначение:

Измерительная головка 5010B предназначена для использования совместно с семейством Site Analyzer или прибором DPM-5000EX. С одной стороны она включается в разрыв фидерного тракта (типы разъёмов выбираются при заказе), с другой стороны 5010B подключается к измерительному прибору (соединительный кабель входит в стандартный комплект поставки). Для измерения мощности сигнала стандарта TETRA, компанией BIRD разработана специальная выносная измерительная головка 5010T.

В измерительную головку вставляются сенсорные элементы, один из которых измеряет прямую мощность, а другой отраженную. Компания Bird выпускает целый ряд сенсорных элементов семейства DPM для различных мощностей и частот исследуемого сигнала.

С помощью анализатора, подключенного к фидерному тракту, строится частотный отклик линии в виде зависимости КСВ от частоты.
