Реферат: Измерение мощности в цепи однофазного синусоидального тока
Работает в частотном диапазоне от 40МГц до 4ГГц (40МГц - 12ГГц для модели 5011EF). Предназначен для совместной работы с измерителями серии SiteAnalyzer и прибором DPM-5000EX в качестве терминального устройства. Он позволяет точно измерять мощность различных сигналов, как с цифровой, так и с аналоговой модуляцией в диапазоне от 10 мкВт до 10 мВт (-20...+10 дБм). Опциональные фиксированные аттенюаторы (30 дБ, 40 дБ) позволяют увеличить верхний порог измеряемой мощности до 50 Вт.
Входной импеданс 50 Ом. Рабочие температуры от -10° до +50°С. Коннектор N-типа. Типовое значение КСВ 1.33 (36.6 дБ возвратные потери).
Широкополосный измерительный датчик 5012
Широкополосный измерительный датчик 5012 применяется для измерения мощности в разрыве антенно-фидерного тракта. Он может использоваться как совместно с анализаторами семейства SiteAnalyzer или DPM-5000EX, так и подключаться напрямую к персональному компьютеру (ноутбуку). В последнем случае для работы датчика необходимо опциональное программное обеспечение Virtual Power Meter Software.
Датчик 5012 работает в диапазоне частот от 350 МГц до 4ГГц и идеально подходит для измерения мощности цифровых сигналов.
Технические характеристики датчика 5012:
· Диапазон рабочих частот, МГц: 350...4000
· Диапазон измеряемых мощностей: 0,15Вт-15Вт (средняя), 400Вт (пиковая)
· Тип входных разъемов: N (розетка) Импеданс: 50 Ом (номинально)
· Вносимые потери: <0.05 дБ до 1 ГГц, <0.1 дБ от 1 ГГц до 4.0 ГГц
· Вносимый КСВ: 1.05 до 2.5 ГГц, 1.10 от 2.5 до 4.0 ГГц
· Сопротивление к механической вибрации: MIL-PRF-28800 F class 3
· Диапазон рабочих температур: -10 ... +50°C
· Масса: 0,5 кг
5. Индукционные счетчики электрической энергии переменного тока
В настоящее время для измерений широко применяются индукционные счетчики электрической энергии переменного тока.
Индукционные счетчики электрической энергии переменного тока. На рис. 14 в упрощенном виде показано устройство индукционного счетчика. Он состоит из двух электромагнитов 1 и 5, сердечники которых набраны из тонких листов электротехнической стали, алюминиевого диска 3, закрепленного на оси подвижной части, постоянного магнита 4, счетного механизма 2 и других узлов.
|
|
Рисунок 14 Устройство индукционного счетчика и схема его включения в цепь
Рассмотрим более подробно распределение магнитных потоков в индукционном счетчике (рис. 15, а).
а б

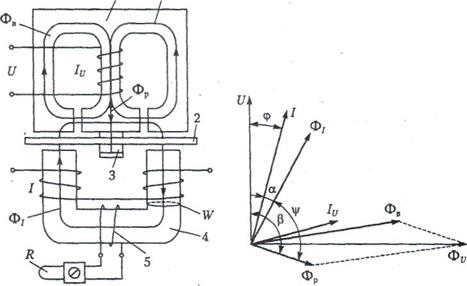

Рисунок 15 . Индукционный счетчик: а — схема; б — векторная диаграмма
Трехстержневой электромагнит f имеет обмотку из тонкого медного провода с числом витков порядка 8-12 тысяч, включенную параллельно нагрузке. При прохождении по обмотке тока Iv создается магнитный поток Фи , который в ниж ней части среднего сердечника разветвляется на рабочий поток Фр и нерабочий, или вспомогательный, поток Фв. Рабочий поток Фр пронизывает диск 2, индуцируя в нем вихревые токи, и замыкается через стальной противополюс 3. Нерабочий поток Фв не пересекает диск, а замыкается через боковые стержни сердечника 1. Он не принимает непосредственного участия в создании вращающего момента и служит для получения необходимого сдвига фаз между потоком Фр и напряжением сети U. Обмотка сердечника 1 из-за большого числа витков обладает значительной индуктивностью, и то?
