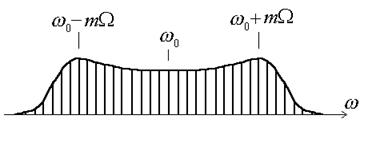

Основное применение ЧМ - высококачественное радиовещание (при девиации частоты ~100KHz - т.е. с ) в диапазоне УКВ (60-100MHz) и в каналах передачи звука в телевещании. Причина - низкая чувствительность к паразитной амплитудной модуляции и к помехам.

------------------------------------------------------------------------------------------------------

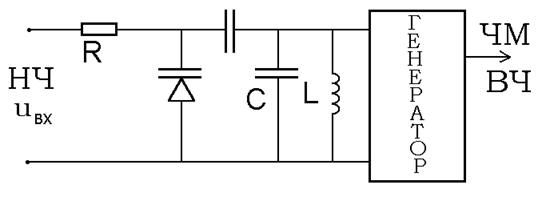

Простейший способ ЧМ-модуляции - прямое воздействие на частоту генератора:

------------------------------------------------------------------------------------------------------

Детектирование:

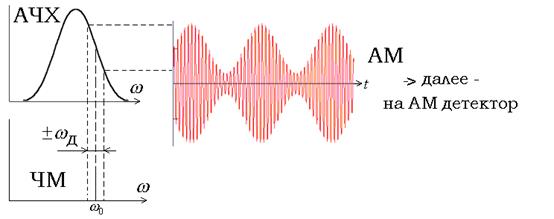

а) простейший вариант: ЧМ®АМ

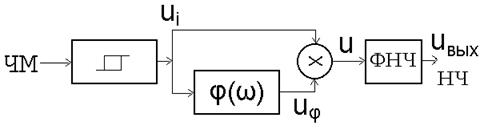

б) стандартный способ:

Пусть на входе

Фазовый фильтр вносит сдвиг фазы - линейный по

Тогда

На выходе перемножителя

После НЧ-фильтра частота подавлена и выходной НЧ-сигнал будет

- крутизна преобразования частота-напряжение

------------------------------------------------------------------------------------------------------

Фазовое детектирование (демодуляция)

Как выяснили, Þ подав ФМ-сигнал на ЧМ-детектор, на выходе получим производную от модулирующего сигнала Þ введя далее интегрирующее звено, получим ФМ-детектор:

- интегратор одновременно будет выполнять функции НЧ-фильтра (давит высокочастотные составляющие)
