небольшое количество ртути, которая испаряется во время работы;

цоколь, зацементированный на каждом конце колбы для соединения лампы с электрической цепью.

Рисунок 1- Люминесцентная лампа низкого давления

(1-цоколь, 2-стеклянная ножка, 5-электрод, 6-стеклянная трубка)

Принцип действия люминесцентной лампы в упрощенном виде состоит в следующем: при подаче напряжения в цепь электрический ток нагревает катоды. Катоды покрыты специальным материалом, который при нагреве испускает электроны. Появление этих электронов приводит к образованию тока и электрического разряда между противоположными концами разрядного промежутка. Электроны в процессе своего движения сталкиваются с атомами ртути, которые в результате вызывают ультрафиолетовое (УФ) излучение. УФ-излучение поглощается люминофорным слоем внутри трубки и преобразуется в видимый свет.

Как и все разрядные источники, люминесцентные лампы требуют для своего включения и работы специального пускорегулирующего устройства (ПРА). В России наиболее распространенными остаются дроссельные схемы ПРА, хотя уже появились электронные пускорегулирующие аппараты (ЭПРА).

Схемы ПРА классифицируют по типу балласта и способу зажигания лампы. Чаще всего применяют индуктивный балласт, реже - индуктивно-емкостной. Балласты в виде активного сопротивления или чистой емкости применяют только в специальных случаях.

По способу зажигания ламп схемы и ПРА делят на стартерные (рис.3) и бесстартерные (рис.4). Последние, в свою очередь, подразделяют на схемы быстрого и мгновенного зажиганий.

Рисунок 2 - Стартерное зажигание люминесцентной лампы

(а — схема; б — общий вид стартера; 1 — дроссель; 2 — лампа; 3 — стартер)

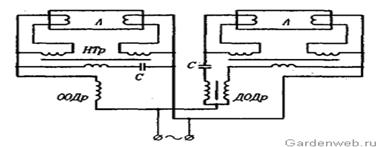

Рисунок 3 - Схема бесстартерного зажигания двухлампового люминесцентного светильника

Стартер помогает при включении, а дроссель обеспечивает устойчивую работу. Стартеры включаются параллельно лампе, а дроссели – последовательно с лампой.

Существуют следующие типы стартеров: тлеющего разряда, тепловые, электромагнитные, термомагнитные, полупроводниковые и др. Наибольшее распространение получили стартеры тлеющего разряда.

При включении ламп по стартерной схеме зажигания в качестве стартера применяют газоразрядную неоновую лампу с двумя (подвижным и неподвижным) электродами. Включают люминесцентную лампу в электрическую сеть только последовательно с балластным резистором, ограничивающим рост тока в лампе и таким образом предохраняющим ее от разрушения. В сетях переменного тока в качестве балластного резистора применяют конденсатор или катушку с большим индуктивным сопротивлением — дроссель.

Зажигание люминесцентной лампы происходит следующим образом. При ее включении между электродами возникает тлеющий разряд, теплота которого нагревает подвижный биметаллический электрод. При нагреве до определенной температуры подвижный электрод стартера, изгибаясь, замыкается с неподвижным, образуя электрическую цепь, по которой проходит ток, необходимый для предварительного подогрева электродов лампы. При прохождении тока в цепи электродов лампы разряд в стартере прекращается, в результате чего подвижный электрод стартера остывает и, разгибаясь, возвращается в исходное положение, разрывая электрическую цепь лампы. При разрыве к напряжению сети добавляется ЭДС самоиндукции дросселя, и возникший в дросселе импульс повышенного напряжения вызывает дуговой разряд в лампе, зажигая ее. С возникновением дугового разряда напряжение на электродах лампы и параллельно соединенных с ними электродах стартера снижается настолько, что оказывается недостаточным для возникновения тлеющего разряда между электродами стартера. Если лампа не зажжется, на электродах стартера появится полное напряжение сети и весь процесс повторится.

Рассмотрим марки и характеристики проводов и кабелей , применяемых при электромонтажных работах (табл.1,2,3,4).

Таблица 1 - Провод алюминиевый

Марка	Назначение
АПБПП (АПУНП)	Провод силовой изолированный, общего назначения для стационарной прокладки в осветительных сетях напряжением до 250 В переменного тока частотой 50 Гц, в том числе по деревянным конструкциям
АПВ	Провод силовой изолированный, общего назначения для электрических установок, стационарной прокладки в силовых осветительных сетях, а также неподвижного монтажа электрооборудования машин, механизмов и станков на номинальное напряжение до 450 В (для сетей 450/750 В) с частотой до 400 Гц или постоянное напряжение до 1000 В
АППВ	Провод силовой изолированный, общего назначения для электрических установок, стационарной прокладки в силовых осветительных сетях, а также неподвижного монтажа электрооборудования машин, механизмов и станков на номинальное напряжение до 450 В (для сетей 450/750 В) с частотой до 400 Гц или постоянное напряжение до 1000 В

Таблица 2 - Провод медный
